Ry چیست؟ ضریب مقاومت تسلیم مورد انتظار در طراحی لرزه‌ای فولاد

در طراحی لرزه‌ای فولاد، Ry ضریبی است که نسبت تنش تسلیم مورد انتظار فولاد به تنش تسلیم حداقلی مشخص‌شده (Fy) را نشان می‌دهد. به‌عبارت دقیق‌تر، این ضریب به ما اجازه می‌دهد به جای کار کردن فقط با مقدار حداقلی و اسمی Fy، یک مقدار واقع‌بینانه‌تر برای تنش تسلیم در نظر بگیریم که به آن تنش تسلیم مورد انتظار گفته می‌شود و به صورت زیر تعریف می‌شود:

Fye = Ry * Fy

پس وقتی در نقشه‌های اجرایی یا دفترچه محاسبات می‌نویسیم تنش تسلیم فولاد Fy = 2400 kg/cm2، در عمل می‌دانیم فولادی که سرِ پروژه می‌رسد، غالباً مقاومتی نزدیک به Fye = Ry × Fy خواهد داشت، نه دقیقاً خود Fy.

چرا اصلاً Ry لازم است؟ (ریشه‌ی ماجرا)

در طراحی مهندسی، روی اعداد تکیه می‌کنیم؛ اما دنیای واقعی مثل جدول اکسل تمیز و بدون انحراف نیست.
فولادی که از کارخانه به دست ما می‌رسد، معمولاً:

• دقیقاً برابر با مقدار اسمی Fy نیست
• بلکه به‌طور آماری بالاتر از Fy است

چرا؟

1. کنترل کیفیت و حداقل تضمین‌شده
   تولیدکننده موظف است محصولی بدهد که مقاومتش حداقل برابر با مقدار مشخص‌شده (Specified Minimum Yield Strength) باشد، نه کمتر.
2. حاشیه‌ی اطمینان تولیدکننده
   هیچ کارخانه‌ای حاضر نیست خطر تولید محصول ضعیف‌تر از استاندارد را قبول کند؛ بنابراین عمداً فرآیند تولید را طوری تنظیم می‌کنند که مقاومت تسلیم واقعی بالای Fy بیفتد.
3. تغییرات ترکیب شیمیایی و فرآیند تولید
   • تغییرات جزئی در درصد کربن و آلیاژها
   • شرایط نورد و خنک‌کاری
     همه می‌توانند مقاومت را بیش از مقدار اسمی بالا ببرند.

اگر هزاران نمونه از یک گرید خاص فولاد را آزمایش کنیم، توزیع آماری نتایج نشان می‌دهد که اکثر نمونه‌ها بالاتر از Fy تسلیم می‌شوند.

نکته‌ی کلیدی:

• Fy = حداقل مقاومت تضمین‌شده (کف استاندارد)
• Fye = Ry × Fy = مقاومت تسلیم مورد انتظار در دنیای واقعی

اینجاست که Ry وارد صحنه می‌شود تا این فاصله‌ی آماری بین تئوری و واقعیت را به زبان عددی وارد طراحی کند.

رابطه Ry و Fy و Fye

حالا تعریف کتابی و تمیز:

Ry = نسبت تنش تسلیم مورد انتظار به تنش تسلیم حداقلی مشخص‌شده برای فولاد

فرم ریاضی:

Ry = Fye / Fy
Fye = Ry * Fy

که در آن:

• Fy : تنش تسلیم حداقلی مشخص‌شده در گواهینامه (Specified Minimum Yield Strength)
• Fye : تنش تسلیم مورد انتظار (Expected Yield Strength)

در طراحی لرزه‌ای، به‌خصوص در طراحی بر اساس ظرفیت (Capacity Design)، ما به جای کار با Fy، در جاهایی که حساس‌اند، با Fye = Ry × Fy کار می‌کنیم.

نقش Ry در طراحی بر اساس ظرفیت و فیوز سازه‌ای

سؤال منطقی:

«اگر مقاومت واقعی فولاد از Fy بیشتر است، یعنی قوی‌تر است و این خوب است؛ چرا این را به ضرر خودمان در محاسبات لحاظ کنیم؟»

جواب برمی‌گردد به فلسفه‌ی فیوز سازه‌ای و ستون قوی – تیر ضعیف.

ایده این است که:

• تیر (فیوز) باید زودتر تسلیم شود
• ستون و اتصال باید قوی‌تر بمانند و در حد امکان الاستیک باقی بمانند

اگر ظرفیت تیر را با فرض Fy حساب کنیم، چه اتفاقی می‌افتد؟

1. ظرفیت واقعی تیر را کم‌تر از واقعیت فرض کرده‌ایم.
2. ستون و اتصال را بر اساس این ظرفیتِ دست‌کم‌گرفته‌شده طراحی می‌کنیم.
3. در زلزله، تیر که در واقعیت مقاومتی برابر Fye = Ry × Fy دارد،
   • نیروی بیشتری را تحمل و به اتصال و ستون منتقل می‌کند
   • یعنی نیروی واقعی > نیرویی که ما برای ستون و اتصال طراحی کردیم

نتیجه‌ی احتمالی:

• شکست اتصال یا ستون قبل از فیوز
• برهم خوردن سلسله‌مراتب خرابی
• خطر رفتار ترد و خرابی نامطلوب

پس Ry یک ضریب «سخت‌گیر» صرف نیست؛ ضریب واقع‌بینی است. به ما می‌گوید:

«فیوز تو در عمل قوی‌تر از چیزی است که روی کاغذ نوشته‌ای؛ ستون و اتصال را هم بر اساس همان قوت واقعی طراحی کن.»

حضور Ry در فرمول لنگر محتمل Mpr

در طراحی لرزه‌ای، برای محاسبه‌ی حداکثر لنگر محتمل مفصل پلاستیک (Mpr) در انتهای تیر (فیوز)، فقط به Fy بسنده نمی‌کنیم؛ دو چیز را وارد می‌کنیم:

1. Ry → برای لحاظ کردن مقاومت تسلیم مورد انتظار فولاد
2. Cpr → برای لحاظ کردن سخت‌شوندگی کرنشی و اضافه‌مقاومت مقطع

فرمول استاندارد:

Mpr = Cpr * Ry * Fy * Zx

که در آن:

• Mpr : حداکثر لنگر محتمل در محل مفصل پلاستیک
• Cpr : ضریب سخت‌شوندگی کرنشی و اضافه‌مقاومت مقطع
• Ry : ضریب مقاومت تسلیم مورد انتظار
• Fy : تنش تسلیم حداقلی مشخص‌شده
• Zx : اساس مقطع پلاستیک حول محور قوی

مقدار Ry در مبحث دهم مقررات ملی

مقدار دقیق Ry تابع استاندارد و نوع فولاد است.

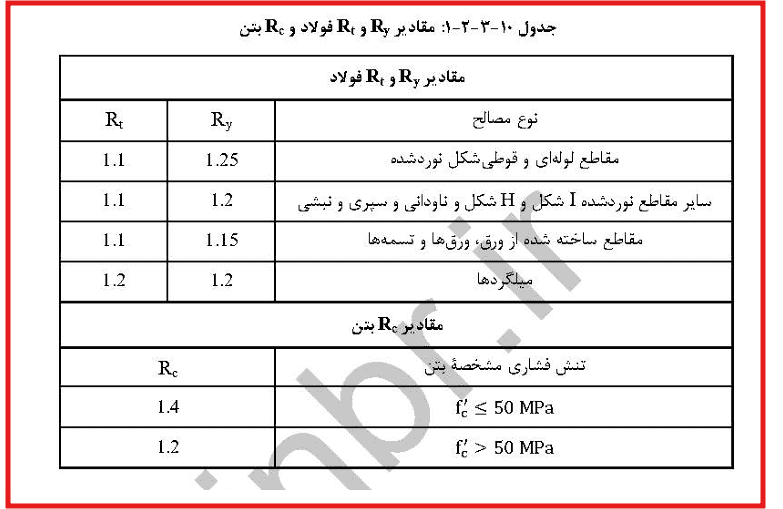

در مبحث دهم مقررات ملی (ویرایش ۱۴۰۱)، جدول 10-3-2-1 (صفحه ۲۵۳) مقادیر Ry را برای انواع محصولات فولادی ارائه کرده است. این مقدار به:

• نوع مقطع
• نوع فرآیند تولید
• گرید فولاد

بستگی دارد.

جمع‌بندی: Ry = ضریب واقع‌بینی در طراحی لرزه‌ای فولاد

• Fy فقط یک کف تضمین‌شده است، نه تصویر واقعی رفتار مصالح در کارگاه.
• Ry این فاصله بین «کف اسمی» و «مقاومت واقعی» را به زبان عددی وارد طراحی می‌کند.
• با Fye = Ry × Fy ما ظرفیت واقعی‌تر فیوز را در نظر می‌گیریم.
• با وارد کردن Ry و Cpr در فرمول Mpr، حداکثر لنگر محتمل فیوز را تخمین می‌زنیم تا:
  • اتصال‌ها
  • ستون‌ها
  • و سایر اجزای غیرشکل‌پذیر

همیشه قوی‌تر از فیوز بمانند و سلسله‌مراتب خرابی در زلزله همان‌طور که طراحی کردیم رعایت شود.

در یک خط:

Ry و Cpr دو روی یک سکه‌اند؛ هر دو تلاش می‌کنند ظرفیت واقعی و نهایی فیوز سازه‌ای را به‌درستی تخمین بزنند تا سازه در زلزله شکل‌پذیر، قابل پیش‌بینی و ایمن رفتار کند، نه غافلگیرکننده و ترد.

سوالات متداول درباره ضریب Ry

سوال ۱: ضریب Ry چیست؟

Ry ضریبی است که نسبت تنش تسلیم مورد انتظار فولاد به تنش تسلیم حداقلی مشخص‌شده (Fy) را نشان می‌دهد. این ضریب کمک می‌کند به‌جای کار کردن با کف استاندارد، از تنش تسلیم واقعی‌تر Fye = Ry × Fy در محاسبات لرزه‌ای استفاده کنیم.

سوال ۲: چرا مقدار واقعی تنش تسلیم فولاد از Fy بیشتر است؟

به‌دلیل کنترل کیفیت تولید، حاشیه اطمینان کارخانه، و تغییرات فرآیند نورد و ترکیب شیمیایی، تولیدکننده فولاد را طوری تولید می‌کند که مقاومت آن همواره کمی بالاتر از مقدار حداقلی مشخص‌شده (Fy) باشد. به همین خاطر، تنش تسلیم واقعی معمولا بیشتر از Fy است.

سوال ۳: رابطه Ry و Fye چیست؟

رابطه‌ی مستقیم بین این دو به صورت زیر است:

Fye = Ry * Fy

در این رابطه، Fye تنش تسلیم مورد انتظار و Fy تنش تسلیم حداقلی مشخص‌شده است.

سوال ۴: تفاوت Ry و Cpr چیست؟

Ry ضریبی است که اختلاف بین تنش تسلیم اسمی و تنش تسلیم مورد انتظار فولاد را مدل می‌کند. Cpr ضریبی است که سخت‌شوندگی کرنشی و اضافه‌مقاومت مقطع را بعد از تسلیم اولیه در نظر می‌گیرد. هر دو با هم در فرمول Mpr ظاهر می‌شوند تا حداکثر لنگر محتمل مفصل پلاستیک را تخمین بزنند.

سوال ۵: در چه محاسباتی باید از Ry استفاده کنیم؟

Ry عمدتاً در طراحی لرزه‌ای بر اساس ظرفیت به‌کار می‌رود، جایی که می‌خواهیم ظرفیت واقعی فیوزها (مثل تیر در قاب خمشی ویژه) را به‌درستی برآورد کنیم و اعضای مجاور (اتصال، ستون، چشمه اتصال) را بر اساس همین ظرفیت واقعی طراحی کنیم تا ستون قوی‌تر از تیر باقی بماند.

سوال ۶: مقدار Ry در مبحث دهم مقررات ملی از کجا خوانده می‌شود؟

مقادیر توصیه‌شده برای Ry برحسب نوع محصول فولادی و گرید آن در جدول 10-3-2-1 مبحث دهم مقررات ملی ساختمان (ویرایش ۱۴۰۱) آمده است و باید مستقیماً از همان جدول برای نوع مقطع مورد نظر انتخاب شود.
Ry ضریبی است که نسبت تنش تسلیم مورد انتظار فولاد به تنش تسلیم حداقلی مشخص‌شده (Fy) را نشان می‌دهد. این ضریب کمک می‌کند به‌جای کار کردن با کف استاندارد، از تنش تسلیم واقعی‌تر Fye = Ry × Fy در محاسبات لرزه‌ای استفاده کنیم.
