بار مجازی چیست؟ (Notional Load) — راهنمای کامل مبحث دهم و ETABS

بار مجازی چیست؟

بار مجازی (Notional Load) یک نیروی جانبی کوچک و فرضی است که آیین‌نامه‌ها برای شبیه‌سازی نواقص هندسی اولیه سازه‌ها در نظر می‌گیرند. در عمل، هیچ ساختمانی کاملاً قائم و بی‌نقص ساخته نمی‌شود؛ ستون‌ها کمی کج اجرا می‌شوند یا تیرها دقیقاً صاف نیستند. بار مجازی با اعمال یک نیروی جانبی کوچک، اثر همین نواقص را در تحلیل سازه بازتولید می‌کند.

فلسفه بارهای مجازی: چرا به آن‌ها نیاز داریم؟

وقتی یک ستون حتی چند میلی‌متر از حالت قائم خارج شود و بار ثقلی بزرگی روی آن بیفتد، یک لنگر خمشی اضافی ایجاد می‌شود. این اثر که به آن اثرات مرتبه دوم (Second-Order Effects) می‌گویند، می‌تواند پایداری سازه را تهدید کند، مخصوصاً وقتی با بارهای جانبی مثل زلزله و باد ترکیب شود.

برای در نظر گرفتن این موضوع دو روش وجود دارد:

1. روش سخت: مدل‌سازی مستقیم نواقص هندسی در نرم‌افزار (مثلاً کج کردن ستون‌ها به اندازه L/500). این کار پیچیده و زمان‌بر است.
2. روش هوشمند (بارهای مجازی): آیین‌نامه به جای این کار، پیشنهاد می‌دهد سازه را کاملاً قائم مدل کنیم و فقط یک نیروی جانبی کوچک و فرضی به آن اضافه کنیم. این نیرو همان بار مجازی است.

بار مجازی در مبحث دهم مقررات ملی ساختمان

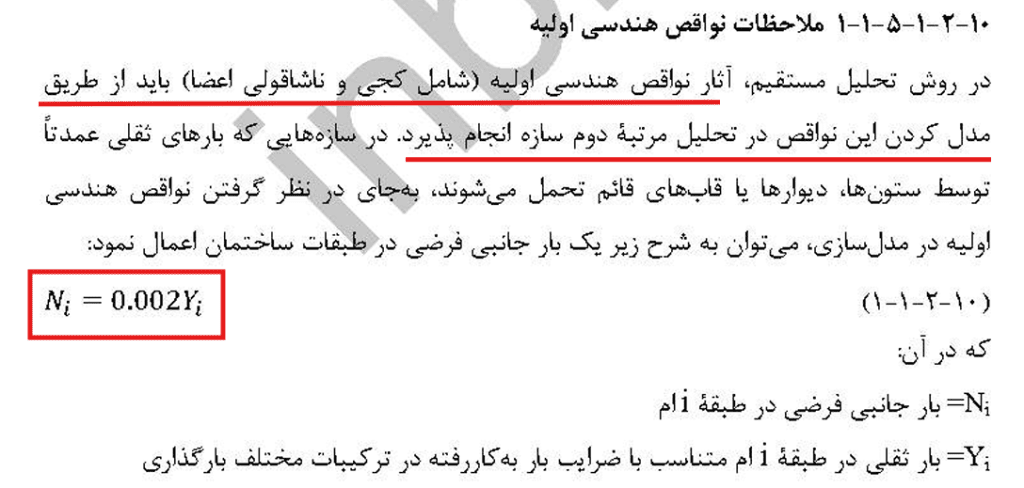

بند ۱۰-۲-۱-۵-۱-۱ مبحث دهم، استفاده از بارهای مجازی را در روش تحلیل مستقیم الزامی می‌داند.

فرمول بار مجازی:

که در آن:

• Ni​: بار جانبی فرضی (مجازی) در تراز طبقه i
• Yi​: مجموع بارهای ثقلی در همان تراز در ترکیب بار مورد نظر

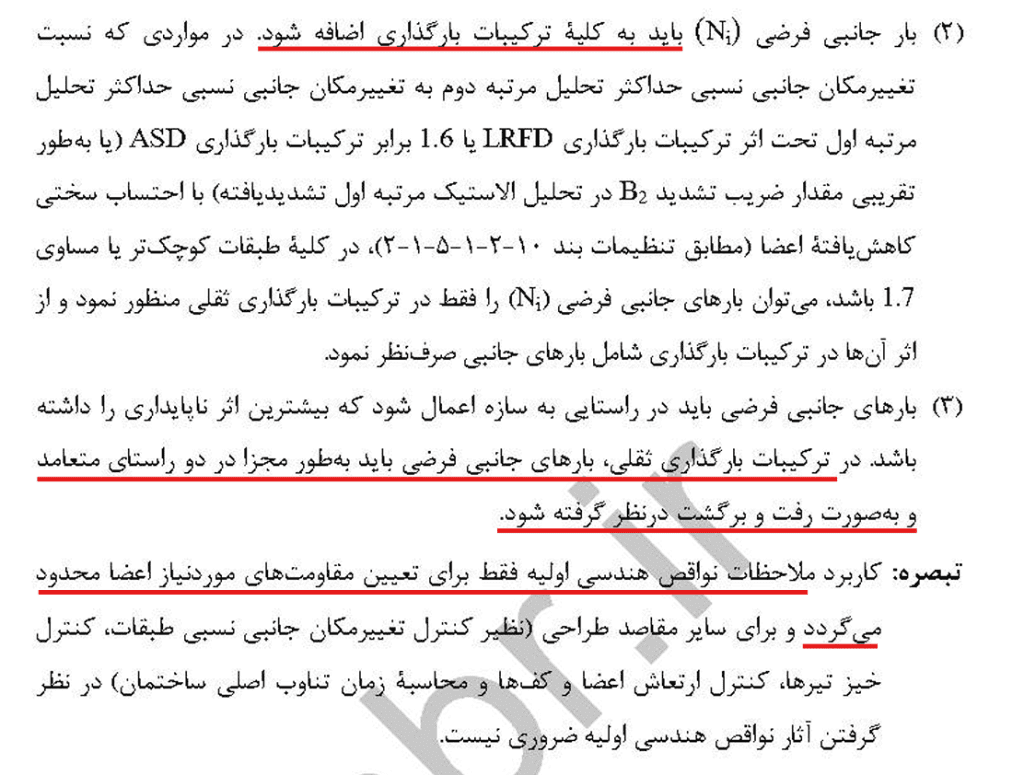

قوانین اعمال بار مجازی

• باید در تمام ترکیبات بارگذاری (ثقلی و لرزه‌ای) اضافه شود.
• در ترکیبات فقط ثقلی، باید در هر دو راستای X و Y و به صورت رفت و برگشتی (+ و -) لحاظ شود.
• باید در راستایی اعمال شود که بیشترین اثر را در ناپایداری سازه دارد.

چه زمانی از بارهای مجازی استفاده نمی‌کنیم؟

طبق تبصره آیین‌نامه، بارهای مجازی فقط برای مقاومت اعضا و پایداری سازه کاربرد دارند. بنابراین در کنترل‌های زیر نیاز نیست:

• کنترل تغییر مکان جانبی طبقات (Drift)
• کنترل خیز تیرها (Deflection)
• کنترل ارتعاش کف‌ها
• محاسبه زمان تناوب ساختمان

بار مجازی در ETABS (آموزش مرحله‌به‌مرحله)

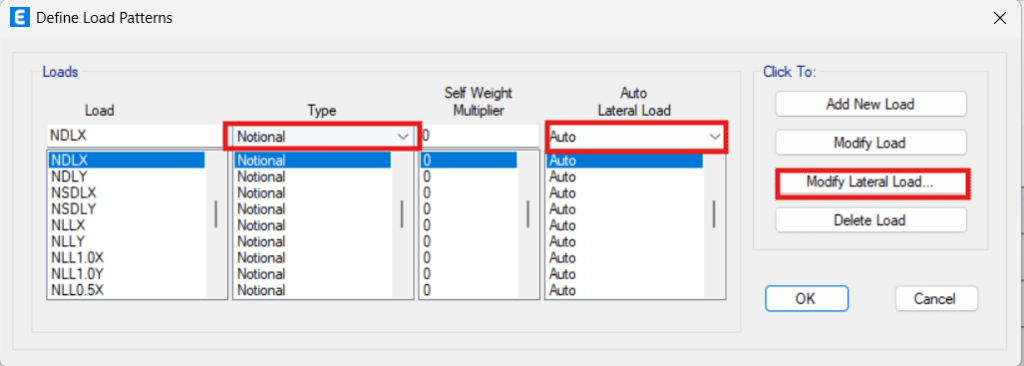

برای تعریف بارهای مجازی در ETABS باید الگوهای بار جدید ایجاد کنیم. مثال تعریف بار NDX (بار مجازی ناشی از Dead در راستای X):

1. از منوی Define → Load Patterns وارد شوید.
2. نام بار را وارد کنید: NDX (Notional Dead Load in X).
3. در Type گزینه Notional را انتخاب کنید.
4. در Auto Lateral Load گزینه User Loads را انتخاب کنید.
5. روی Add New Load کلیک کنید.

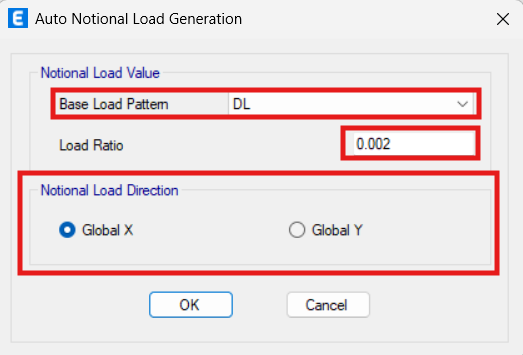

6. سپس روی Modify Lateral Load بزنید.
7. در بخش Base Load Pattern، بار Dead را انتخاب کنید.
8. مقدار ضریب 0.0020 را وارد کنید.
9. در بخش Direction، جهت X را انتخاب کنید.
10. OK بزنید.

این کار باید برای همه بارهای ثقلی (Dead, Super Dead, Live, Roof Live و …) و در هر دو راستا (X و Y) تکرار شود. سپس این بارهای مجازی را در ترکیبات بارگذاری وارد کنید.

• بار مرده و سوپر دد : NDX , NDY , NSDX , NSDY
• بار زنده : NLX , NLY , NL0.5X , NL0.5Y
• بار زنده پارتیشن : NLPartX , NLPartY
• بار زنده بام : NLRoofX , NLRoofY
• بار برف : NSX , NSY

جمع‌بندی

بارهای مجازی ابزاری قدرتمند برای در نظر گرفتن نواقص هندسی اولیه سازه‌ها هستند. آن‌ها به جای مدل‌سازی پیچیده کجی ستون‌ها، با یک راهکار ساده و استاندارد پایداری سازه را تضمین می‌کنند. آشنایی و استفاده صحیح از این مفهوم، یکی از الزامات طراحی دقیق و ایمن سازه‌های فولادی طبق مبحث دهم مقررات ملی است.

سؤالات متداول (FAQ)

۱. بار مجازی چیست؟
بار مجازی یک نیروی جانبی کوچک و فرضی است که برای شبیه‌سازی نواقص هندسی اولیه سازه در تحلیل‌ها استفاده می‌شود.

۲. آیا باید بار مجازی در کنترل دریفت لحاظ شود؟
خیر. بار مجازی فقط برای مقاومت و پایداری سازه است، نه کنترل دریفت یا خیز.

۳. فرمول محاسبه بار مجازی در مبحث دهم چیست؟
Ni=0.002Yi​ که در آن Yi​ مجموع بارهای ثقلی طبقه است.

۴. چگونه بار مجازی را در ETABS تعریف کنیم؟
با تعریف الگوهای بار نوع Notional و اعمال ضریب 0.002 به بارهای ثقلی در دو راستا (X و Y).ه
