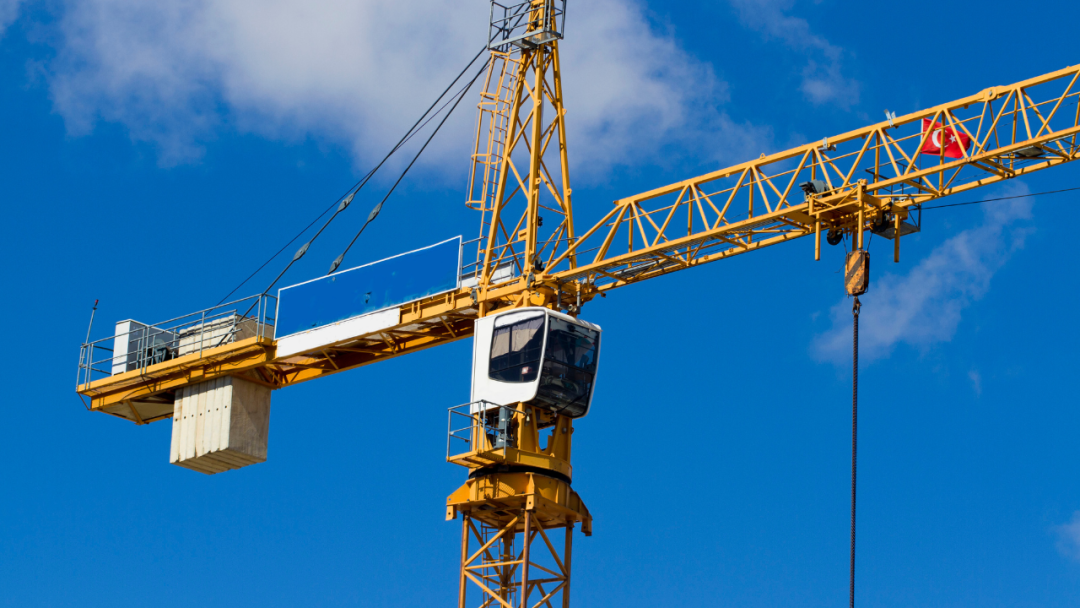

مقدمه تاورکرین چیست؟

تاور یا برج‌های بالابر، سازه‌های بلند و مکانیزه‌ای هستند که برای جابجایی بارهای سنگین در ساخت و ساز استفاده می‌شوند. یکی از مشهورترین انواع آن، تاورکرین است که توانایی بالابری در ارتفاعات زیاد را فراهم می‌کند.

تاورکرین یکی از ابزارهای اصلی و بسیار حیاتی در صنعت ساخت و ساز است که برای جابجایی بارهای سنگین و انجام عملیات ساختمانی مورد استفاده قرار می‌گیرد. این دستگاه‌های بلند و قدرتمند با استفاده از میله‌ای بلند به نام میله تاور، جیب و یک واحد چرخان به نام یونیت سلوینگ، مشخص می‌شوند. تاورکرین‌ها با امکان بالابری بارهای سنگین به ارتفاع‌ها و فواصل دور از محل کار، بهبود کارایی و سرعت در پروژه‌های ساخت و ساز را فراهم می‌آورند.

اهمیت تاورکرین در ساخت و ساز

تاورکرین‌ها از اهمیت بسیاری در صنعت ساخت و ساز برخوردارند. این دستگاه‌ها به انجام عملیات بالابری بارهای سنگین، جابجایی مواد ساختمانی، و انجام کارهای مختلف ساختمانی در ارتفاعات بالا کمک می‌کنند. به دلیل قدرت، انعطاف‌پذیری، و سرعت عمل، تاورکرین‌ها ابزاری بسیار ارزشمند و بی‌قیاس برای ساخت و سازهای بزرگ و پیچیده محسوب می‌شوند.

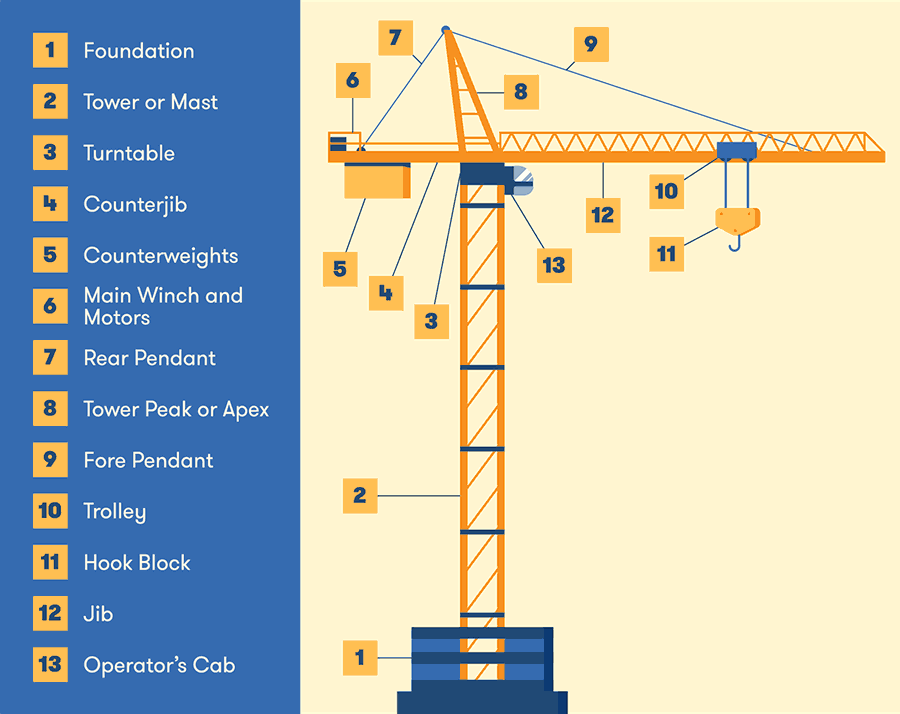

آناتومی تاورکرین

بخش دکل (tower)

دکل تاور بخش اصلی و اساسی تاورکرین است که به عنوان پایه و ارتفاع اصلی دستگاه عمل می‌کند. این بخش از تکه‌هایی به نام سکشن تشکیل شده است که با ترکیب آن‌ها، ارتفاع مورد نیاز تاورکرین ایجاد می‌شود. انتخاب و اندازه‌گیری صحیح سکشن ها برای اطمینان از استحکام و پایداری تاورکرین بسیار حائز اهمیت است.

چرخاننده (turn table)

این بخش از تاورکرین مسئولیت چرخش دستگاه را بر عهده دارد. با استفاده از چرخاننده تاورکرین قادر به چرخش و جابجایی بارها به سرعت و دقت بیشتری می‌شود. این واحد با استفاده از موتورهای قدرتمند و سیستم‌های چرخش پیچیده، عملکرد تاورکرین را بهبود می‌بخشد.

جیب (JIB)

جیب یکی از بخش‌های مهم تاورکرین است که بارها را حمل و جابجایی می‌کند. طول جیب متغیر بوده و بستگی به نوع و ابعاد تاورکرین دارد. این بخش معمولاً قابل تنظیم است تا بتواند به شکل بهینه‌تری در نقل و انتقال بارها عمل کند.

وزنه‌های مقابله (counterweight)

وزنه‌های مقابله برای تعادل و استحکام تاورکرین در حین عملیات باربری لازم است. این وزنه‌ها معمولاً در کنار میله تاور قرار می‌گیرند و با توجه به نیاز و شرایط مختلف، تنظیمات مختلفی دارند. انتخاب و استفاده از وزنه‌های مقابله مناسب، از اهمیت بسیاری برخوردار است تا استحکام و پایداری تاورکرین در حین کاربری تضمین شود.

پی یا فونداسیون تاورکرین

پی تاورکرین، بخش زیرین و پایه‌ای است که تمام وزن و بار تاورکرین را به زمین منتقل می‌کند. این فونداسیون باید به اندازه کافی مقاوم و پایدار باشد تا بتواند نیروهای جانبی ناشی از باد، لرزش و جابجایی بار را تحمل کند.

• انواع پی:
  • پی بتنی: رایج‌ترین نوع فونداسیون برای تاورکرین‌های ثابت. ضخامت و ابعاد بتن بر اساس وزن و ارتفاع جرثقیل طراحی می‌شود.
  • پی همراه با پایه فولادی: در پروژه‌هایی که نیاز به نصب سریع و موقت است، از پایه‌های فولادی سنگین و صفحه‌ای استفاده می‌شود.
• اهمیت پی: یک پی غیرمناسب می‌تواند منجر به عدم پایداری تاورکرین، خطر سقوط یا واژگونی شود. بنابراین، مهندسان سازه قبل از نصب، طراحی دقیق و تست مقاومت خاک و بتن را انجام می‌دهند.

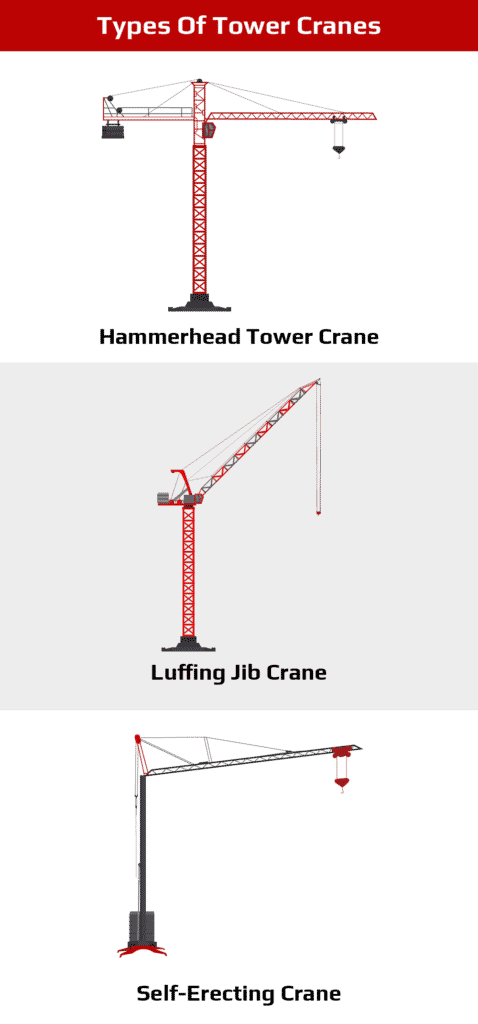

انواع تاورکرین

تاورکرین‌ها به صورت مختلفی طراحی و ساخته می‌شوند، هر کدام با ویژگی‌ها و قابلیت‌های خاص خود. در ادامه، به بررسی سه نوع اصلی تاورکرین می‌پردازیم:

تاورکرین همرهد (Hammerhead crane)

این نوع از تاورکرین‌ها برای پروژه‌هایی با فضای محدود و نیاز به بالابری بارهای سنگین به کار می‌روند. بنابراین، جیب این تاورکرین به شکل مستقیم به میله تاور متصل می‌شود و امکان چرخش محدودی دارد که به افزایش ایمنی در محیط کار کمک می‌کند.

تاورکرین خودکششی - Self-Erecting Cranes 

این نوع از تاورکرین‌ها قابلیت نصب و حمل آسان را دارند این دستگاه قدرت پیش ران و نصب و راه اندازی خود را از ژنراتور و موتور مخصوص خود میگیرد که درون سیستمش قرار دارد و کمک زیادی در قدرت مانور و ارائه خدمات مکند. این ویژگی به کارگیری آن‌ها در پروژه‌های کوچک و متوسط را فراهم می‌کند و هزینه و زمان نصب و حمل و نقل را کاهش می‌دهد.

تاورکرین با جیب پرچرخش -Crawler crane

این نوع از تاورکرین‌ها برای پروژه‌هایی با فضای محدود و نیاز به چرخش جیب در زوایای مختلف استفاده می‌شوند. این ویژگی امکان اجرای عملیات در فضاهای بسته و پیچیده را فراهم می‌کند و کارایی تاورکرین را افزایش می‌دهد.

اصول کار تاورکرین

ظرفیت بار و شعاع

ظرفیت بار و شعاع تاورکرین تعیین می‌کند که چه مقدار و چه نوع باری را می‌تواند بلند کرده و به چه فاصله‌ای از میله تاور برساند. این اطلاعات برای برنامه‌ریزی صحیح عملیات باربری و جابجایی بارها از اهمیت بسیاری برخوردارند و به افزایش ایمنی و کارایی در محیط کار کمک می‌کنند.

مکانیسم بالابری

مکانیسم بالابری بارها را بلند می‌کند و به مقصد منتقل می‌کند.. با استفاده از یک موتور قدرتمند، بارها به سرعت و با دقت بیشتری بلند می‌شوند و به مقصد مورد نظر منتقل می‌شوند. کارکرد صحیح و بهینه این مکانیسم از اهمیت بالایی برخوردار است تا عملیات باربری به صورت صحیح و بدون مشکل انجام شود.

مکانیسم چرخش

این مکانیسم به تاورکرین اجازه می‌دهد در زوایا و جهات مختلف چرخش کند و بارها را به مقصد مورد نظر برساند. استفاده صحیح از این مکانیسم از اهمیت بسیاری برخوردار است تا تاورکرین بتواند به‌طور دقیق و موثر در فضای کار عمل کند و خطرات احتمالی را کاهش دهد.

افزایش ارتفاع تاورکرین در حین ساخت

در پروژه‌های بلندمرتبه، معمولاً نیاز است ارتفاع تاورکرین همزمان با افزایش ارتفاع ساختمان افزایش یابد. این کار با روش Climbing System یا Self-Climbing انجام می‌شود.

• مکانیسم افزایش ارتفاع:
  تاورکرین به کمک هیدرولیک یا سیستم بالابر مخصوص، خود را روی دکل‌های موجود بالا می‌برد. پس از هر مرحله، سکشن جدیدی به دکل اضافه می‌شود و ارتفاع تاورکرین افزایش پیدا می‌کند.
• مزایا:
  • همزمانی با پیشرفت ساختمان، بدون نیاز به جابجایی تاورکرین
  • کاهش هزینه نصب مجدد
  • افزایش ایمنی با حفظ پایداری دکل در طول فرآیند
• نکات ایمنی:
  • افزایش ارتفاع باید توسط تیم آموزش‌دیده و با رعایت استانداردهای ایمنی انجام شود.
  • هر مرحله از افزایش ارتفاع باید با تست‌های پایداری و بررسی وزنه‌های مقابله انجام شود.

تدابیر ایمنی در عملیات تاورکرین

آموزش و گواهینامه‌دهی اپراتور

آموزش مناسب اپراتورها و صدور گواهینامه‌های لازم از اهمیت بالایی برخوردار است تا عملیات تاورکرین به صورت صحیح و ایمن انجام شود. اپراتورها باید دارای دانش و مهارت لازم در زمینه استفاده از تاورکرین باشند و قادر به شناسایی و پیشگیری از هرگونه خطر و حادثه پیش آمده باشند.

نگهداری و بازرسی منظم

بازرسی دوره‌ای و نگهداری منظم از تاورکرین‌ها از اهمیت بالایی برخوردار است تا هرگونه خطر احتمالی از پیش برطرف شود و ایمنی در محیط کار حفظ شود. این اقدامات شامل بررسی موتورها، سیستم‌های بالابری و چرخش، و تست عملکرد انواع قفل‌ها و سیستم‌های ایمنی می‌شود.

عوامل محیطی

شرایط محیطی مانند باد، باران، یا برف می‌تواند بر عملکرد تاورکرین‌ها تأثیر گذار باشد. بنابراین، در نظر گرفتن این عوامل و اتخاذ تدابیر احتیاطی لازم، از اهمیت بالایی برخوردار است تا عملیات تاورکرین در شرایط مختلف محیطی به صورت ایمن و بدون مشکل انجام شود.

کاربردهای تاورکرین

ساخت برج‌های آسمانی

تاورکرین‌ها در ساخت برج‌های بلند و بلندترین سازه‌های شهری از اهمیت بسیاری برخوردارند. این دستگاه‌ها امکان بالابری مواد ساختمانی و اجرای عملیات مختلف ساختمانی را به صورت موثر فراهم می‌کنند و به بهبود کارایی و سرعت در پروژه‌های ساخت و ساز کمک می‌کنند.

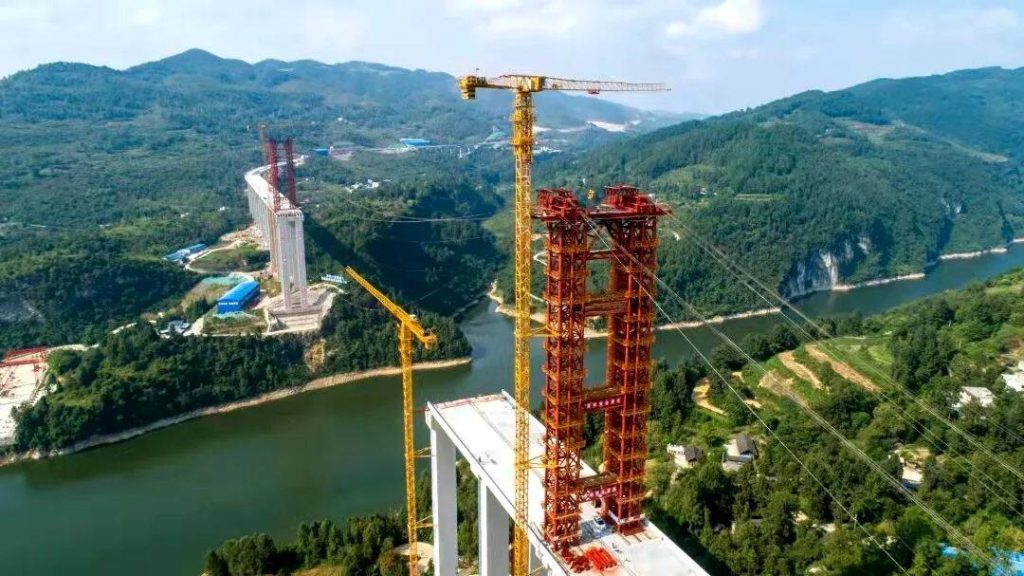

ساخت پل‌ها

در پروژه‌های ساخت پل، استفاده از تاورکرین‌ها برای جابجایی بارهای سنگین و اجرای سازه‌های بلند بسیار موثر است. این دستگاه‌ها امکان انجام عملیات باربری در ارتفاعات بالا و در محیط‌های پیچیده را فراهم می‌کنند و به کاهش زمان و هزینه‌های ساخت پل کمک می‌کنند.

عملیات کارخانه‌سازی

در کارخانجات و کارگاه‌های بزرگ، تاورکرین‌ها برای جابجایی مواد و تجهیزات سنگین استفاده می‌شوند و امکان اجرای عملیات نجاری و جوشکاری را به صورت موثر فراهم می‌کنند. این دستگاه‌ها با قابلیت بالابری بارهای سنگین و انجام عملیات متنوع، به بهبود کارایی و تولید در کارخانجات کمک می‌کنند.

مزایا و چالش‌های تاورکرین

مزایا در کارایی ساخت

تاورکرین‌ها با سرعت بالا، انعطاف‌پذیری، و قابلیت تنظیم ارتفاع از مزایای بسیاری برخوردارند که به بهبود کارایی و سرعت عمل در پروژه‌های ساخت و ساز کمک می‌کنند. این دستگاه‌ها با قدرت و دقت بالا، اجازه می‌دهند تا عملیات ساخت به صورت موثر و بهینه انجام شود.

چالش‌ها در محیط‌های شهری

استفاده از تاورکرین‌ها در مناطق شهری با چالش‌هایی همچون فضای محدود، مسائل ترافیکی، و نیاز به مجوزهای ویژه همراه است. برای جلوگیری از مشکلات و حوادث احتمالی در محیط‌های شهری، نیاز به برنامه‌ریزی دقیق و هماهنگی بین انواع مختلف اپراتورها و مسئولان شهری وجود دارد.

تأثیرات زیست‌محیطی

مصرف انرژی بالا و انتشار صدا و آلاینده‌های هوا از مشکلات زیست‌محیطی مرتبط با استفاده از تاورکرین‌ها است. برای حل این مشکلات، نیاز به روش‌های جدید و پایدارتر در طراحی و عملکرد این دستگاه‌ها داریم که به کاهش تأثیرات زیست‌محیطی مرتبط با استفاده از آن‌ها کمک می‌کند.

پی یا فونداسیون تاورکرین

پی تاورکرین، بخش زیرین و پایه‌ای است که تمام وزن و بار تاورکرین را به زمین منتقل می‌کند. این فونداسیون باید به اندازه کافی مقاوم و پایدار باشد تا بتواند نیروهای جانبی ناشی از باد، لرزش و جابجایی بار را تحمل کند.

• انواع پی:
  • پی بتنی: رایج‌ترین نوع فونداسیون برای تاورکرین‌های ثابت. ضخامت و ابعاد بتن بر اساس وزن و ارتفاع جرثقیل طراحی می‌شود.
  • پی همراه با پایه فولادی: در پروژه‌هایی که نیاز به نصب سریع و موقت است، از پایه‌های فولادی سنگین و صفحه‌ای استفاده می‌شود.
• اهمیت پی: یک پی غیرمناسب می‌تواند منجر به عدم پایداری تاورکرین، خطر سقوط یا واژگونی شود. بنابراین، مهندسان سازه قبل از نصب، طراحی دقیق و تست مقاومت خاک و بتن را انجام می‌دهند.

افزایش ارتفاع تاورکرین در حین ساخت

در پروژه‌های بلندمرتبه، معمولاً نیاز است ارتفاع تاورکرین همزمان با افزایش ارتفاع ساختمان افزایش یابد. این کار با روش Climbing System یا Self-Climbing انجام می‌شود.

• مکانیسم افزایش ارتفاع:
  تاورکرین به کمک هیدرولیک یا سیستم بالابر مخصوص، خود را روی دکل‌های موجود بالا می‌برد. پس از هر مرحله، سکشن جدیدی به دکل اضافه می‌شود و ارتفاع تاورکرین افزایش پیدا می‌کند.
• مزایا:
  • همزمانی با پیشرفت ساختمان، بدون نیاز به جابجایی تاورکرین
  • کاهش هزینه نصب مجدد
  • افزایش ایمنی با حفظ پایداری دکل در طول فرآیند
• نکات ایمنی:
  • افزایش ارتفاع باید توسط تیم آموزش‌دیده و با رعایت استانداردهای ایمنی انجام شود.
  • هر مرحله از افزایش ارتفاع باید با تست‌های پایداری و بررسی وزنه‌های مقابله انجام شود.

راهنمای صفر تا صد افزایش ارتفاع تاور در حین ساخت

روندهای آینده در فناوری تاورکرین

خودکارسازی و عملیات از راه دور

توسعه فناوری‌های خودکارسازی و امکانات کنترل از راه دور برای بهبود عملکرد و کاهش خطرات مرتبط با عملیات تاورکرین در آینده اهمیت بسیاری دارد. این فناوری‌ها با بهره‌گیری از سیستم‌های هوش مصنوعی و اتصال به شبکه‌های اینترنت اشیا، قادر به اجرای عملیات به صورت خودکار و دور از محل کار می‌شوند که باعث افزایش ایمنی و بهره‌وری در صنعت ساخت و ساز می‌شود.
