زلزله تشدید یافته در مبحث دهم: راهنمای طراحی سازه‌های فولادی

چگونه می‌توانیم مطمئن شویم که در یک زلزله شدید، ستون‌های فولادی پایدار باقی می‌مانند، در حالی که تیرها یا مهاربندها با تسلیم شدن، انرژی زلزله را جذب می‌کنند؟ پاسخ این پرسش کلیدی در استفاده هوشمندانه از مفهوم "زلزله تشدید یافته" در مبحث دهم مقررات ملی ساختمان نهفته است.

این مفهوم به مهندسان اجازه می‌دهد تا با تعریف "فیوزهای" شکل‌پذیر (تیرها و مهاربندها) و محافظت از اعضای حیاتی (ستون‌ها و اتصالات)، یک رفتار قابل پیش‌بینی و ایمن را در سازه برنامه‌ریزی کنند.

برای درک عمیق‌تر مفاهیم پایه مانند ضریب اضافه مقاومت و فلسفه طراحی ظرفیتی، پیشنهاد می‌کنیم ابتدا مقاله کلی ما در مورد [مفاهیم پایه زلزله تشدید یافته] را مطالعه کنید.

در این مقاله، به صورت تخصصی، الزامات مبحث دهم (طرح و اجرای ساختمان‌های فولادی) در این زمینه را به صورت بند به بند تفسیر خواهیم کرد.

تفسیر بند به بند زلزله تشدید یافته در مبحث دهم

در ادامه، الزامات مبحث دهم را به تفکیک نوع عضو و سیستم سازه‌ای بررسی می‌کنیم.

بخش ۱: الزامات بنیادین برای تمام سیستم‌های فولادی

این الزامات، ستون فقرات طراحی ظرفیتی در سازه‌های فولادی را تشکیل می‌دهند و هدف آن‌ها محافظت از مسیر انتقال بار ثقلی و جانبی است.

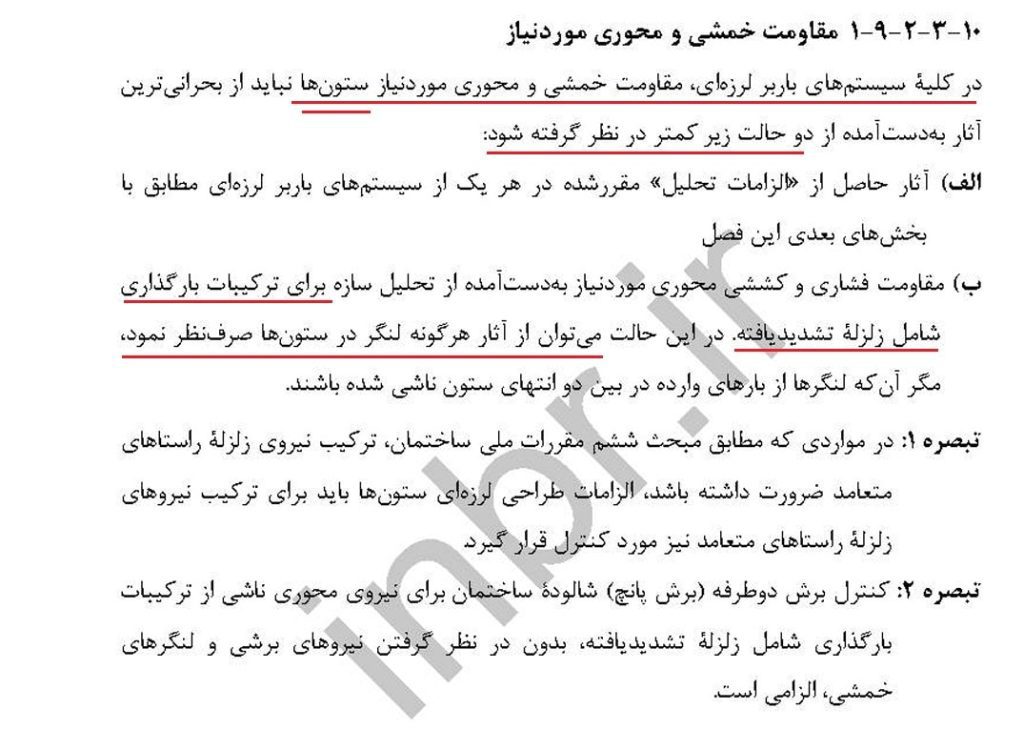

۱.۱. ستون‌ها (بند ۱۰-۳-۲-۹-۱)

• الزام آیین‌نامه: مقاومت محوری مورد نیاز ستون‌ها در سیستم‌های باربر لرزه‌ای، نباید از بزرگ‌ترین مقدار حاصل از ترکیبات بار متعارف (شامل زلزله طرح Eh​) و ترکیب بار شامل زلزله تشدید یافته (Em​) کمتر در نظر گرفته شود.
• تفسیر فنی: این بند، حیاتی‌ترین گام برای جلوگیری از شکست ستون و ایجاد مکانیزم طبقه نرم (Soft Story) است. آیین‌نامه تضمین می‌کند که ستون‌ها توانایی تحمل حداکثر نیروی محوری که از تسلیم شدن فیوزها (تیرها و مهاربندها) به آن‌ها منتقل می‌شود را بدون کمانش یا شکست دارند.

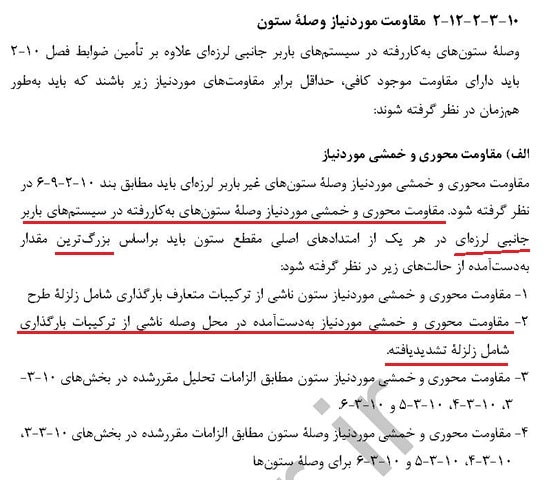

۱.۲. وصله ستون‌ها (بند ۱۰-۳-۲-۱۲-۲)

• الزام آیین‌نامه: مقاومت مورد نیاز (محوری، خمشی و برشی) برای وصله ستون‌ها باید بر اساس بزرگ‌ترین مقدار حاصل از ترکیبات بار متعارف و ترکیبات بار شامل زلزله تشدید یافته در نظر گرفته شود.
• تفسیر فنی: فلسفه این بند این است که "وصله باید از خود عضو قوی‌تر باشد". این کار تضمین می‌کند که هرگونه خرابی یا تسلیم در خود مقطع اصلی ستون رخ دهد و نه در محل وصله که پتانسیل شکست ترد را دارد.

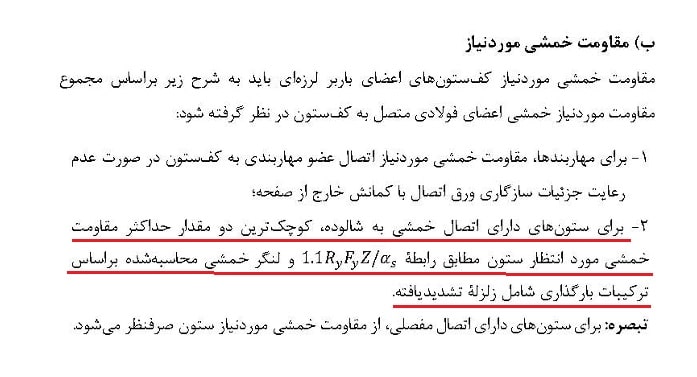

۱.۳. کف‌ستون‌ها و ورق‌های پای ستون (بند ۱۰-۳-۲-۱۴)

• الزام آیین‌نامه: مقاومت مورد نیاز کف‌ستون‌ها و اجزای اتصال آن به شالوده (مانند بولت‌ها) نیز باید بر اساس حداکثر نیروی ممکن، یعنی نیروی حاصل از زلزله تشدید یافته، محاسبه شود.
• تفسیر فنی: کف‌ستون آخرین حلقه در زنجیره انتقال بار به فونداسیون است. این بند تضمین می‌کند که اتصال ستون به فونداسیون قادر است حداکثر نیرویی را که سیستم باربر لرزه‌ای می‌تواند تولید کند، به صورت ایمن به زمین منتقل نماید.

بخش ۲: الزامات تخصصی بر اساس نوع سیستم سازه‌ای

۲.۱. قاب‌های خمشی (Moment Frames)

• کنترل ستون قوی - تیر ضعیف (بند ۱۰-۳-۳-۳-۶):
  • الزام آیین‌نامه: در رابطه کنترلی Mpb∗​∑Mpc∗​​>1.0∑، برای محاسبه لنگر پلاستیک ستون (Mpc∗​)، باید از نیروی محوری ستون (Pu​) حاصل از ترکیبات بار شامل زلزله تشدید یافته استفاده شود.
  • تفسیر فنی: ظرفیت خمشی یک ستون به نیروی محوری آن وابسته است. این الزام تضمین می‌کند که ما ظرفیت واقعی ستون را در بحرانی‌ترین لحظه (یعنی زمانی که حداکثر نیروی محوری به آن وارد می‌شود) دست بالا نگرفته و کنترل "ستون قوی-تیر ضعیف" را به شکلی ایمن انجام داده‌ایم.

۲.۲. قاب‌های مهاربندی شده همگرا (Concentrically Braced Frames)

• مهاربندهای هفتی و هشتی (بند ۱۰-۳-۴-۱):
  • الزام آیین‌نامه: تیر متصل به این مهاربندها باید برای نیروی نامتعادل بزرگ ناشی از کمانش مهاربند فشاری و تسلیم مهاربند کششی طراحی شود. آیین‌نامه، استفاده از زلزله تشدید یافته را به عنوان راهکاری برای تخمین این نیروی نامتعادل مجاز می‌داند.
• قاب‌های مهاربندی همگرای ویژه (SCBF) (بند ۱۰-۳-۴-۲):
  • الزام آیین‌نامه: اتصالات مهاربندها و اعضای متصل به آن‌ها (تیر و ستون) باید برای حداکثر نیروی قابل تولید توسط مهاربند (بر اساس مقاومت مورد انتظار Ry​Fy​Ag​) طراحی شوند، که زلزله تشدید یافته تخمینی محافظه‌کارانه از این نیرو ارائه می‌دهد.
  • تفسیر فنی: در سیستم SCBF، مهاربند یک فیوز کاملاً تعریف‌شده است. بنابراین، تمام اجزای متصل به آن باید آنقدر قوی باشند که به مهاربند اجازه دهند بدون هیچ محدودیتی تسلیم و کمانش کند.

۲.۳. قاب‌های مهاربندی واگرا (Eccentrically Braced Frames - EBF)

• الزامات طراحی (بند ۱۰-۳-۴-۳):
  • الزام آیین‌نامه: مهاربندها، ستون‌ها و اتصالات آن‌ها (اعضای خارج از تیر پیوند) باید برای مقاومت مورد نیازی طراحی شوند که بر اساس حداکثر مقاومت مورد انتظار تیر پیوند (فیوز سیستم) محاسبه می‌شود. باز هم، زلزله تشدید یافته راهی برای تخمین این سطح از نیرو است.
  • تفسیر فنی: در این سیستم، "تیر پیوند" (Link Beam) فیوز اصلی است. سایر اعضا نقش محافظت‌کننده را دارند و باید کاملاً الاستیک باقی بمانند تا پایداری قاب را پس از تسلیم کامل تیر پیوند، حفظ کنند.

جمع‌بندی: مهندسی ایمنی از طریق طراحی هوشمند

همان‌طور که مشاهده می‌شود، مبحث دهم به صورت یکپارچه و هوشمندانه از مفهوم زلزله تشدید یافته به عنوان ابزاری برای اجرای فلسفه طراحی ظرفیتی در تمام سیستم‌های لرزه‌ای فولادی استفاده می‌کند.

این الزامات، قوانین صرفاً دست‌وپاگیر نیستند، بلکه مجموعه‌ای از کنترل‌های مهندسی هستند که برای اطمینان از یک رفتار سلسله مراتبی، شکل‌پذیر و ایمن در سازه تحت شدیدترین زلزله‌های ممکن، تدوین شده‌اند.
