زلزله تشدید یافته چیست؟

در دنیای مهندسی زلزله، هدف ما تنها ساختن سازه‌هایی که فرو نریزند نیست، بلکه طراحی سازه‌هایی با رفتار قابل پیش‌بینی و کنترل‌شده در هنگام زلزله است. یکی از کلیدی‌ترین مفاهیم برای رسیدن به این هدف، استفاده از "زلزله تشدید یافته" (Amplified Seismic Load) در فرآیند طراحی به شمار می‌رود. این عبارت به یک نوع خاص یا شدیدتر زلزله اشاره ندارد، بلکه یک سطح نیروی طراحی است که به ما کمک می‌کند تا یک سلسله مراتب شکست هوشمندانه در سازه ایجاد کنیم. برای درک این مفهوم، ابتدا باید با سنگ بنای آن، یعنی ضریب اضافه مقاومت (Ω0​) آشنا شویم.

بخش اول: ضریب اضافه مقاومت (Ω0​) چیست؟

ضریب اضافه مقاومت (Ω0​) یک ضریب اطمینان است که نشان می‌دهد مقاومت واقعی یک سازه چقدر از مقاومت محاسباتی آن در طراحی بیشتر است. به عبارت ساده‌تر، سازه‌ای که ما می‌سازیم، تقریباً همیشه قوی‌تر از چیزی است که روی کاغذ محاسبه کرده‌ایم. دلایل اصلی این "اضافه مقاومت" عبارتند از:

• مقاومت واقعی مصالح: کارخانه‌ها فولادی را تولید می‌کنند که معمولاً مقاومتی بیشتر از حداقل مقاومت اسمی (Fy​) دارد. ما در محاسبات از حداقل مقدار تضمین شده استفاده می‌کنیم، اما در عمل مقاومت بالاتر است.
• سخت‌شوندگی کرنشی (Strain Hardening): وقتی فولاد به نقطه تسلیم می‌رسد، وارد ناحیه‌ی سخت‌شوندگی شده و می‌تواند نیرو یا لنگری بیشتر از ظرفیت پلاستیک خود را تحمل کند تا در نهایت به مقاومت نهایی (Fu​) برسد.
• تیپ‌بندی اعضا: در عمل برای سادگی اجرا، مقاطع را تیپ‌بندی می‌کنیم. ممکن است یک تیر فقط به مقطع IPE180 نیاز داشته باشد، اما به دلیل تیپ‌بندی، ما از IPE200 استفاده می‌کنیم که قوی‌تر است.
• مشارکت اجزای غیرسازه‌ای: مهندسان معمولاً مشارکت دیوارهای جداکننده و تیغه‌ها را در محاسبات اولیه طراحی سازه لحاظ نمی‌کنند، در حالی که این اجزا در سختی و مقاومت سازه مشارکت می‌کنند.

نتیجه: این عوامل باعث می‌شوند که "فیوزهای" سازه ما (اعضایی که انتظار داریم اول تسلیم شوند) در عمل بسیار قوی‌تر از محاسبات اولیه باشند. ضریب Ω0​ (که معمولاً عددی بین 2 تا 3 است) این مقاومت واقعی و حداکثری را تخمین می‌زند.

بخش دوم: تعریف زلزله تشدید یافته (Em​) و هدف آن

ما نیروی زلزله تشدید یافته را با در نظر گرفتن حداکثر ظرفیت قابل تحمل سازه محاسبه می‌کنیم.

Em​=Ω0​⋅Eh​

• Eh​: اثر نیروی زلزله طراحی (که از تحلیل دینامیکی یا استاتیکی به دست می‌آید).
• Ω0​: ضریب اضافه مقاومت سیستم سازه‌ای.
• Em​: اثر نیروی زلزله تشدید یافته.

هدف از این کار چیست؟ هدف اصلی، پیاده‌سازی فلسفه طراحی ظرفیتی (Capacity Design) است. ما می‌خواهیم مطمئن شویم که اعضای حیاتی سازه (مانند ستون‌ها و اتصالات) می‌توانند حداکثر نیرویی را که "فیوزها" (مانند تیرها در قاب خمشی یا مهاربندها) پس از تسلیم شدن به آنها منتقل می‌کنند، تحمل کنند. این حداکثر نیرو، همان "زلزله تشدید یافته" است. با این کار، ما یک سلسله مراتب شکست قابل پیش‌بینی ایجاد می‌کنیم:

1. اول: فیوزها (تیرها/مهاربندها) به صورت شکل‌پذیر به نقطه تسلیم می‌رسند و انرژی زلزله را مستهلک می‌کنند.
2. دوم: اعضای محافظت شده (ستون‌ها/اتصالات/فونداسیون) الاستیک و پایدار باقی می‌مانند تا از فروریزش کلی سازه جلوگیری کنند.

بخش سوم: کاربردهای اصلی زلزله تشدید یافته در طراحی

ما از نیروی زلزله تشدید یافته برای طراحی اعضایی استفاده می‌کنیم که نباید دچار شکست ترد و غیرشکل‌پذیر شوند. مهم‌ترین موارد کاربرد آن عبارتند از:

• ستون‌ها: برای جلوگیری از تشکیل طبقه نرم (Soft Story)، ما باید ستون‌ها را برای نیروی محوری ناشی از زلزله تشدید یافته طراحی کنیم. این اساس اصل معروف "ستون قوی - تیر ضعیف" است.
• اعضای جمع‌کننده (Collectors): ما باید اعضای جمع‌کننده را که نیرو را از دیافراگم سقف به قاب‌های باربر جانبی منتقل می‌کنند، برای این نیروهای حداکثری طراحی کنیم.
• وصله ستون‌ها و کف‌ستون‌ها (Base Plates): این اجزا باید بتوانند حداکثر نیروی ممکن را از ستون به فونداسیون منتقل کنند.
• اعضای باربر ثقلی: ما باید ستون‌ها یا تیرهایی را که بخشی از سیستم لرزه‌بر نیستند اما تحت تأثیر تغییرشکل‌های لرزه‌ای قرار می‌گیرند، برای بارهای ناشی از این تغییرشکل‌ها کنترل کنیم.
• ستون‌های زیر اعضای ناپیوسته: در سازه‌های نامنظم، ستون‌هایی که بارهای یک عضو ناپیوسته از سیستم باربر جانبی را تحمل می‌کنند (مثلاً ستون زیر یک دیوار برشی که در طبقه پایین ادامه ندارد).

بخش چهارم : توضیحات آیین نامه 2800 ویرایش پنجم در رابطه با زلزله تشدید یافته

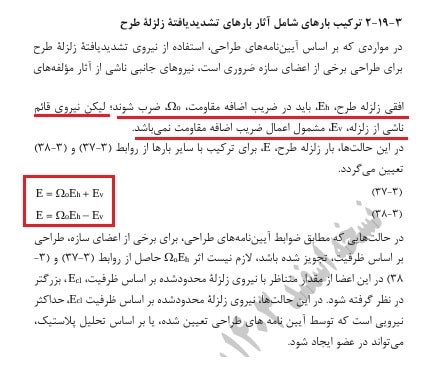

مبانی و تعاریف (بر اساس بند ۳-۱۹)

۱.۱. ترکیب بارها و فرمول اصلی

بر اساس بند ۳-۱۹-۲، در مواردی که آیین‌نامه‌های طراحی (مانند مبحث دهم یا نهم) استفاده از نیروی تشدید یافته را برای طراحی برخی اعضا ضروری بدانند، باید از ترکیبات بار ویژه‌ای استفاده کرد. بند ۳-۱۹-۲، این ترکیبات بار را به صورت زیر تعریف می‌کند:

E=Ω0​Eh​±Ev​

• Eh​: اثر نیروی زلزله افقی طرح.
• Ev​: اثر نیروی زلزله قائم.
• Ω0​: ضریب اضافه مقاومت سیستم باربر لرزه‌ای.

نکته بسیار مهمی که آیین‌نامه به صراحت در این بخش بیان می‌کند این است که ضریب اضافه مقاومت Ω0​ فقط در مؤلفه افقی زلزله (Eh​) ضرب می‌شود و مؤلفه قائم (Ev​) تشدید نمی‌گردد.

۱.۲. مفهوم نیروی زلزله محدود شده به ظرفیت (Ecl​)

آیین‌نامه در ادامه همین بخش به یک مفهوم پیشرفته‌تر اشاره می‌کند. در برخی موارد خاص که توسط آیین‌نامه‌های طراحی (مانند مبحث دهم) مجاز شمرده شده، لازم نیست اعضا برای نیروی کامل تشدید یافته (Ω0​Eh​) طراحی شوند. در این حالت‌ها، می‌توان از "نیروی زلزله محدود شده به ظرفیت" (Ecl​) استفاده کرد که حداکثر نیرویی است که توسط تسلیم پلاستیک اعضای شکل‌پذیر (فیوزها) می‌تواند در عضو مورد نظر ایجاد شود. این نیرو باید از تحلیل‌های دقیق‌تری مانند تحلیل پلاستیک به دست آید.

بخش پنجم زلزله تشدید یافته در مبحث دهم مقررات ملی

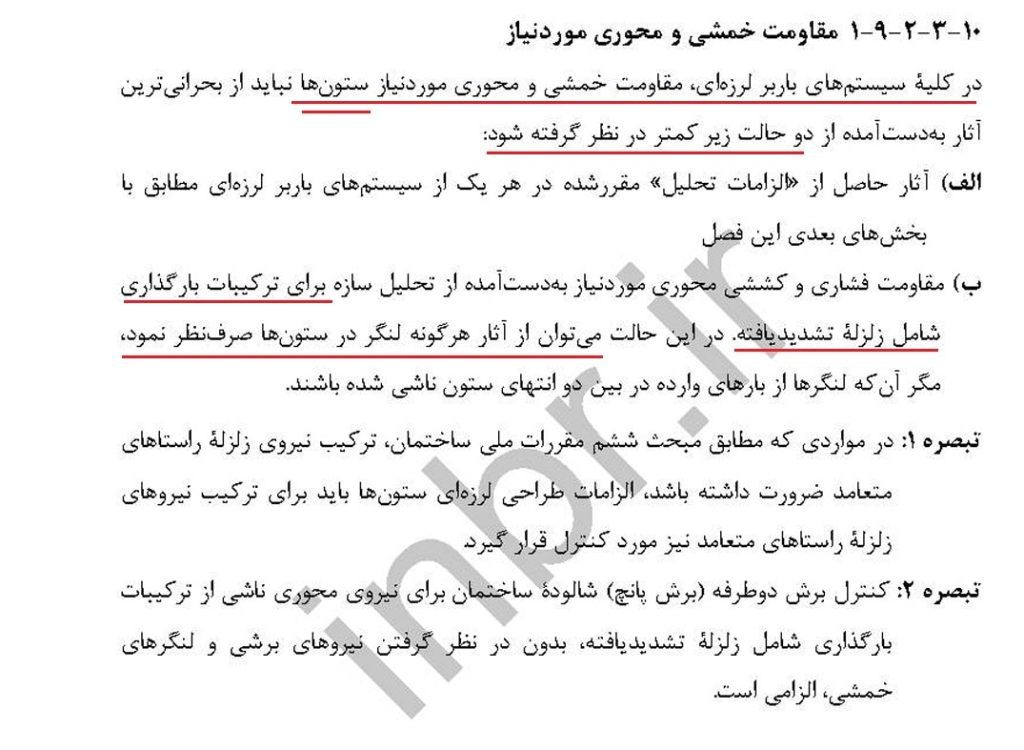

۱. کنترل ستون‌ها (بند ۱۰-۳-۲-۹-۱)

این بند الزام می‌کند که مقاومت محوری ستون‌ها برای ترکیب بارهای زلزله تشدید یافته کنترل شود.

• راهنمای عملی در کنترل زلزله تشدید یافته در ایتبس:
  1. یک کپی از فایل اصلی تهیه کنید.
  2. در منوی Define > Load Patterns، ضریب زلزله‌های استاتیکی (به جز زلزله قائم) را در Ω0​ ضرب کنید.
  3. در منوی Define > Load Cases، ضریب Scale Factor زلزله‌های طیفی را در Ω0​ ضرب کنید.
  4. تمام ستون‌ها را انتخاب کرده و از منوی Design > Steel Frame Design > View/Revise Overwrites، ظرفیت خمشی و برشی ستون‌ها (Mn2, Mn3, Vn2, Vn3) را با قرار دادن یک عدد بسیار بزرگ (مانند 999999) حذف کنید تا فقط برای نیروی محوری طراحی شوند.
  5. مدل را تحلیل و طراحی کنید. هیچ ستونی نباید در این حالت مردود (قرمز) شود.

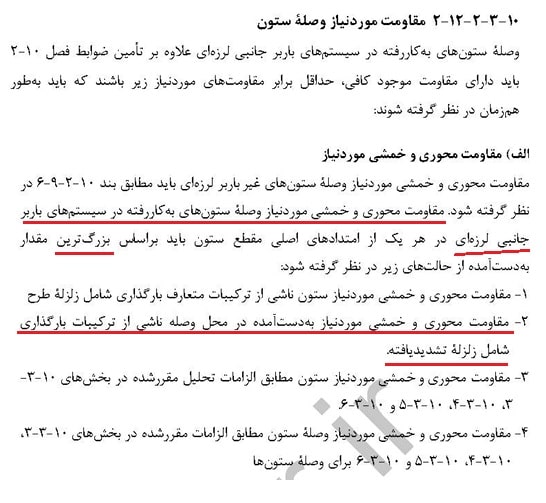

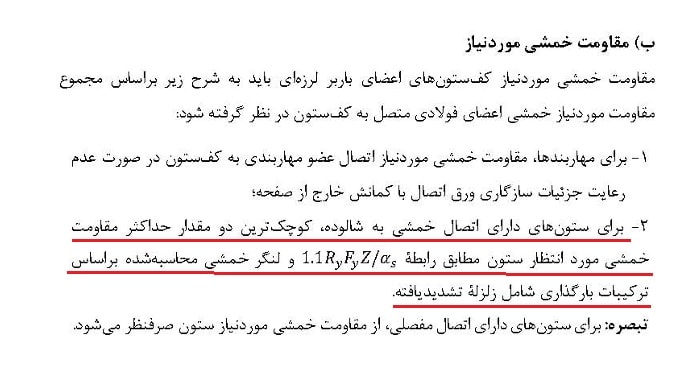

۲. طراحی وصله ستون‌ها و کف‌ستون‌ها و نقش ضریب اضافه مقاومت(بندهای ۱۰-۳-۲-۱۲-۲ و ۱۰-۳-۲-۱۴)

این بندها تصریح می‌کنند که مقاومت محوری، خمشی و برشی مورد نیاز برای وصله‌ها و کف‌ستون‌ها باید بر اساس بزرگ‌ترین مقدار حاصل از ترکیبات بار متعارف و ترکیبات بار شامل زلزله تشدید یافته در نظر گرفته شود. این کار تضمین می‌کند که این اجزا آخرین نقاطی هستند که دچار شکست می‌شوند.

۳. زلزله تشدید یافته در کنترل ستون قوی - تیر ضعیف (بند ۱۰-۳-۳-۳-۶)

در محاسبه نسبت مقاومت خمشی ستون‌ها به تیرها (∑Mpc​/∑Mpb​)، نیروی محوری ستون (Pu​) باید از ترکیبات بار شامل زلزله تشدید یافته به دست آید تا اثر واقعی نیروی محوری بر ظرفیت خمشی ستون لحاظ شود.

۴. طراحی سیستم‌های مهاربندی و نقش زلزله تشدید یافته (بندهای ۱۰-۳-۴)

در سیستم‌های مهاربندی همگرا و واگرا نیز از مفهوم زلزله تشدید یافته برای طراحی اجزای مختلف استفاده می‌شود. برای مثال:

• نیروی مورد نیاز برای طراحی تیرها و ستون‌های متصل به مهاربندهای همگرای ویژه.
• مقاومت مورد نیاز اتصالات اعضای مهاربندی واگرا.
• مقاومت مورد نیاز اعضای جمع‌کننده (Collectors) در سیستم‌های مهاربندی.

جمع‌بندی

زلزله تشدید یافته یک ابزار طراحی قدرتمند برای مهندسان سازه است. با استفاده از این مفهوم، ما اطمینان حاصل می‌کنیم که سازه در هنگام وقوع یک زلزله شدید، به شیوه‌ای که از قبل پیش‌بینی کرده‌ایم رفتار می‌کند: فیوزهای شکل‌پذیر انرژی را مستهلک می‌کنند و اسکلت اصلی پایدار باقی می‌ماند. این رویکرد، ستون فقرات طراحی لرزه‌ای مدرن و راهی برای دستیابی به سازه‌های ایمن‌تر و قابل اطمینان‌تر است..
