بارگذاری بار مرده ساختمان
فهرست مطالب
1- مفهوم بار های مرده
بار های مرده بار هایی هستند که در طول عمر سازه ، مقدار و محل اثر آن ثابت است. این بار ها شامل وزن اجزای دائمی ساختمان ها مانند تیر ها، ستون ها، کف ها، دیوار های راه پله و وزن تاسیسات و تجهیزات درون ساختمان میباشند. ما در این مقاله به انواع بار های مرده وارد بر ساختمان می پردازیم و آن ها را همراه دیتیل بررسی میکنیم از جمله بار های دیوار ها ، بار انواع سقف ها و بار راه پله و آسانسور.
بار های مرده به سه شکل به سازه وارد میشوند :
- بار گسترده سطحی مثل بار کف ها
- بار گسترده ی خطی مثل بار دیوار ها
- بار متمرکز مثل بار آسانسور
2- بار Super Dead یا بار مرده ثانویه چیست؟ تفاوت بار super dead و dead
بار Super Dead در واقع بار مرده ی غیر سازه ای است . در واقع اگر به زبان خودمانی بگویم، هر بار مرده ای که بعد از اسکلت ساختمان به سازه وارد میشود بار مرده ثانویه یا super dead میباشد . یعنی در یک سازه وزن خود ستون ها و تیر ها جزئی از بار Dead یا مرده حساب میشود، اما وزن کف سازی، ملات و وزن انواع سقف ها مانند سقف عرشه فولادی و سقف کامپوزیت جزئی از بار مرده ثانویه (Super Dead) محسوب میشود. در نتیجه اگر به طور خلاصه بگوییم، هر بار مرده ای که سازه ای نیست بار مرده ی ثانویه محسوب میشود.
3- بار مرده ی انواع دیوار ها
در این بخش باگذاری بار مرده ی انواع دیوار ها را بررسی میکنیم این بخش شامل دیتیل و جزئیات انواع دیوار ها از جمله دیتیل دیوار پارتیشن ، دیوار نمای اصلی ، دیوار اصلی رو به همسایه و دیوار جداکننده ی داخلی میشود.

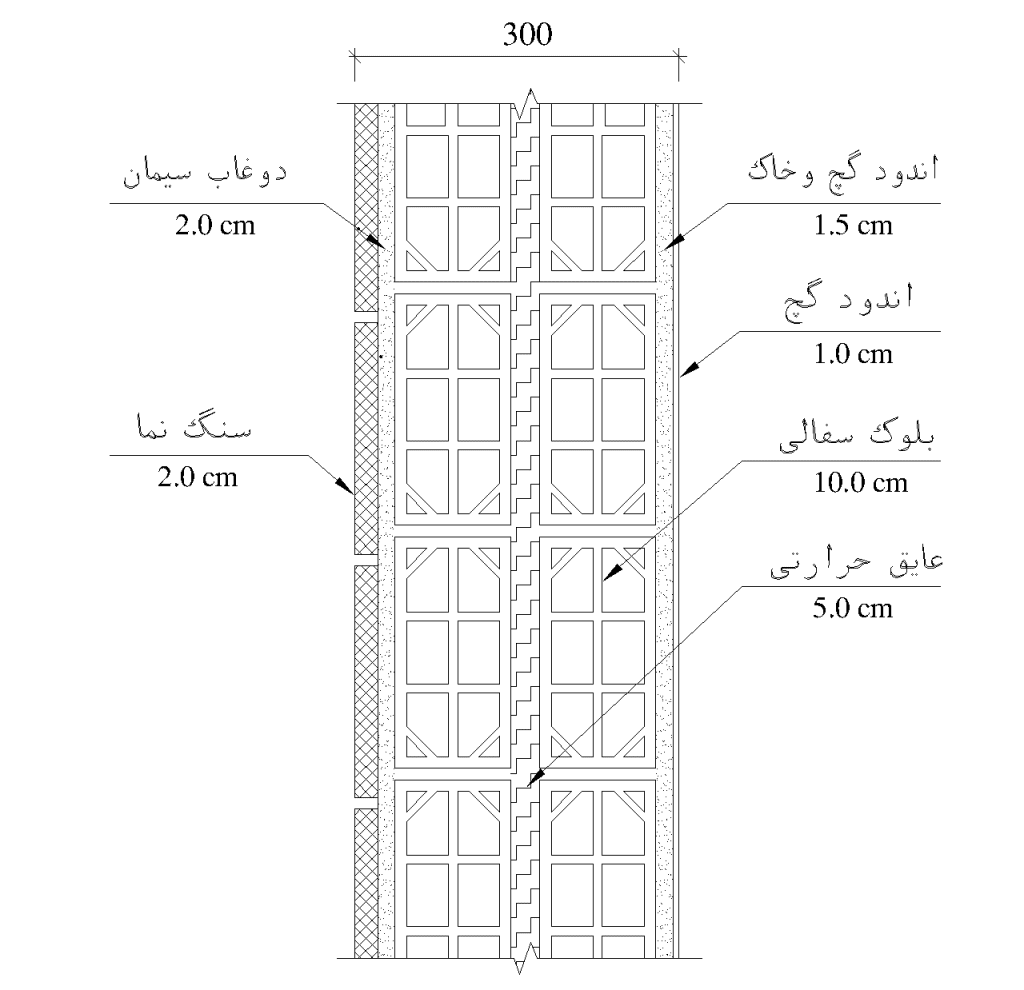

- جزئیات دیوار خارجی نمای اصلی
| مصالح | وزن مخصوص در ضخامت (m*kg/m^3) | جرم واحد سطح kg/m^2 |
|---|---|---|
| اندود گچ | 1300*0.01 | 13 |
| اندود گچ و خاک | 1600*0.015 | 24 |
| بلوک سفالی | 850*2*0.1 | 170 |
| سنگ گرانیت | 2800*0.02 | 56 |
| دوغاب سیمان | 2100*0.02 | 42 |
که با جمع زدن جرم های واحد سطح به عدد 366 کیلوگرم بر متر مربع خواهیم رسید.

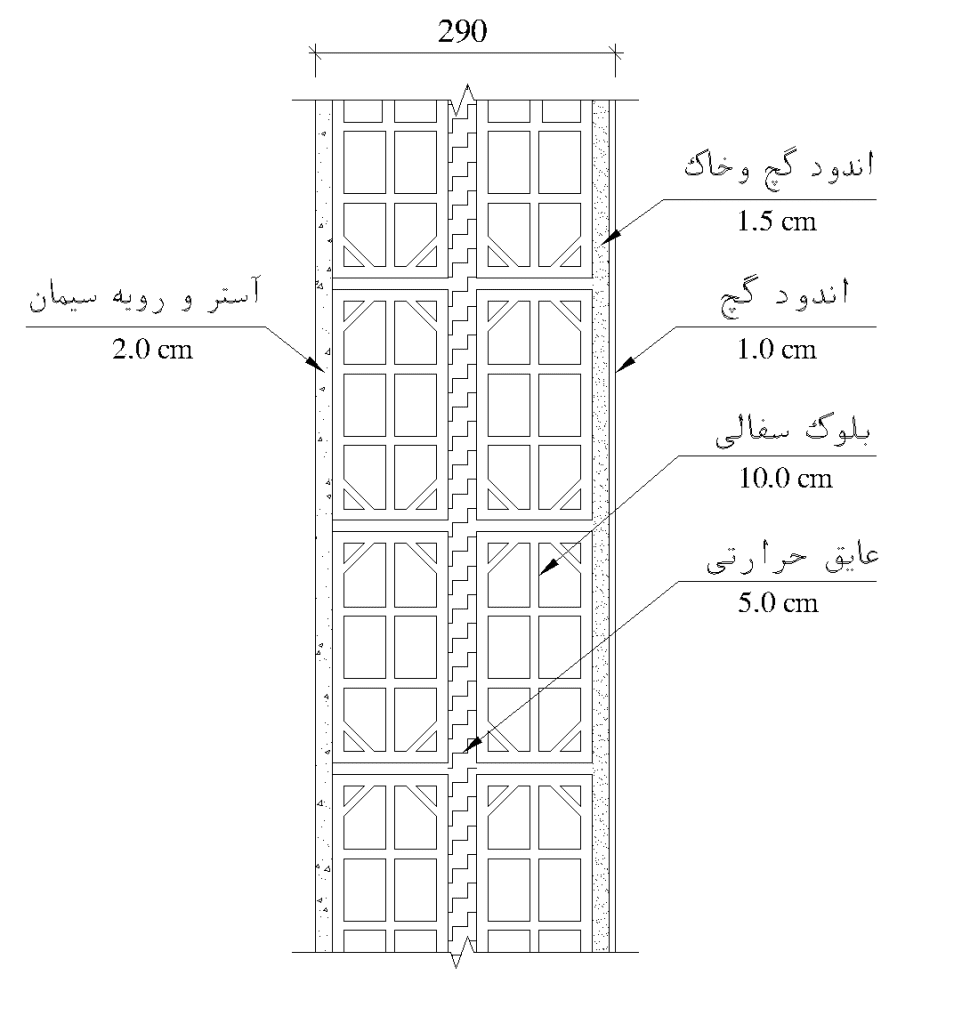

- دیتیل دیوار خارجی نمای فرعی
| مصالح | وزن مخصوص در ضخامت (m*kg/m^3) | جرم واحد سطح kg/m^2 |
|---|---|---|
| اندود گچ | 1300*0.01 | 13 |
| اندود گچ و خاک | 1600*0.015 | 24 |
| بلوک سفالی | 850*2*0.1 | 170 |
| آستر و رویه ی سیمان | 2100*0.02 | 42 |
که در مجموع جرم واحد سطح دیوار همسایه برابر با 249 کیلوگرم بر متر مربع میباشد.

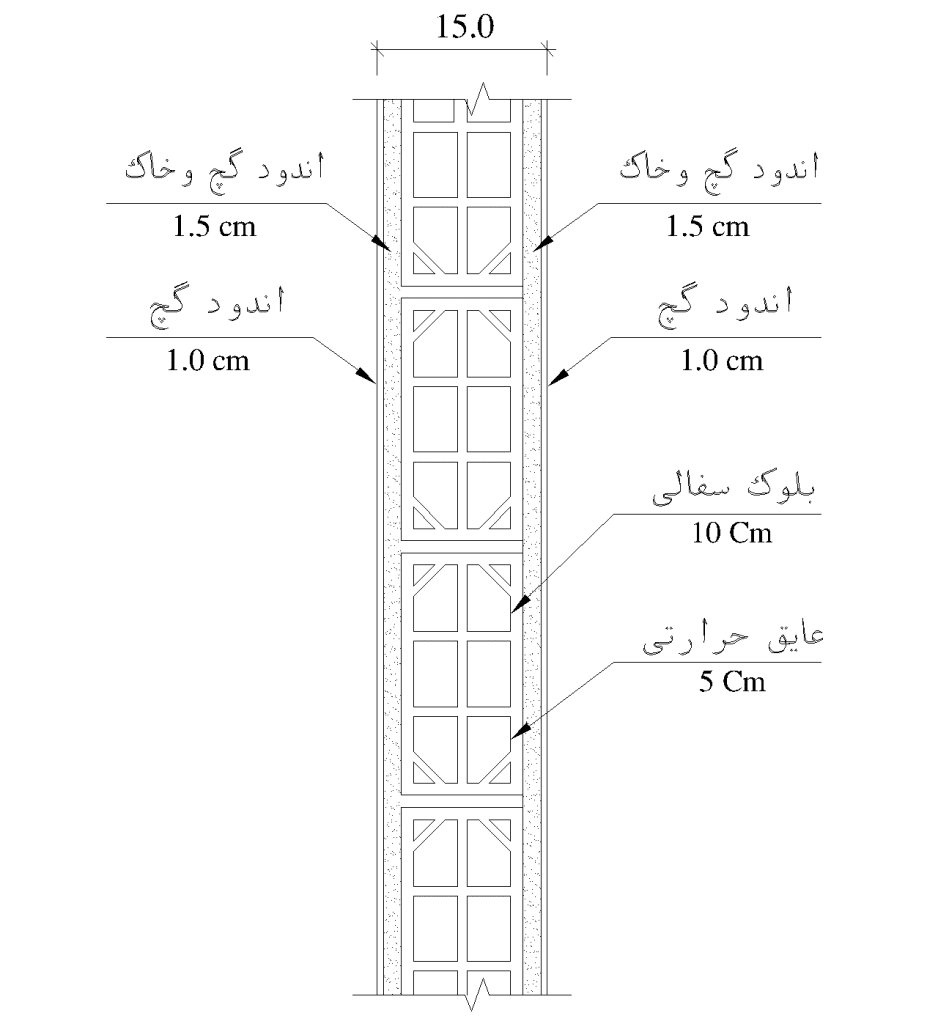

- جزئیات دیوار پارتیشن یا داخلی
| مصالح | وزن مخصوص در ضخامت (m*kg/m^3) | جرم واحد سطح kg/m^2 |
|---|---|---|
| اندود گچ | 1300*2*0.01 | 26 |
| اندود گچ و خاک | 1600*2*0.015 | 48 |
| بلوک سفالی | 850*0.01 | 85 |
که در مجموع جرم واحد سطح دیوار همسایه برابر با 159 کیلوگرم بر متر مربع میباشد.

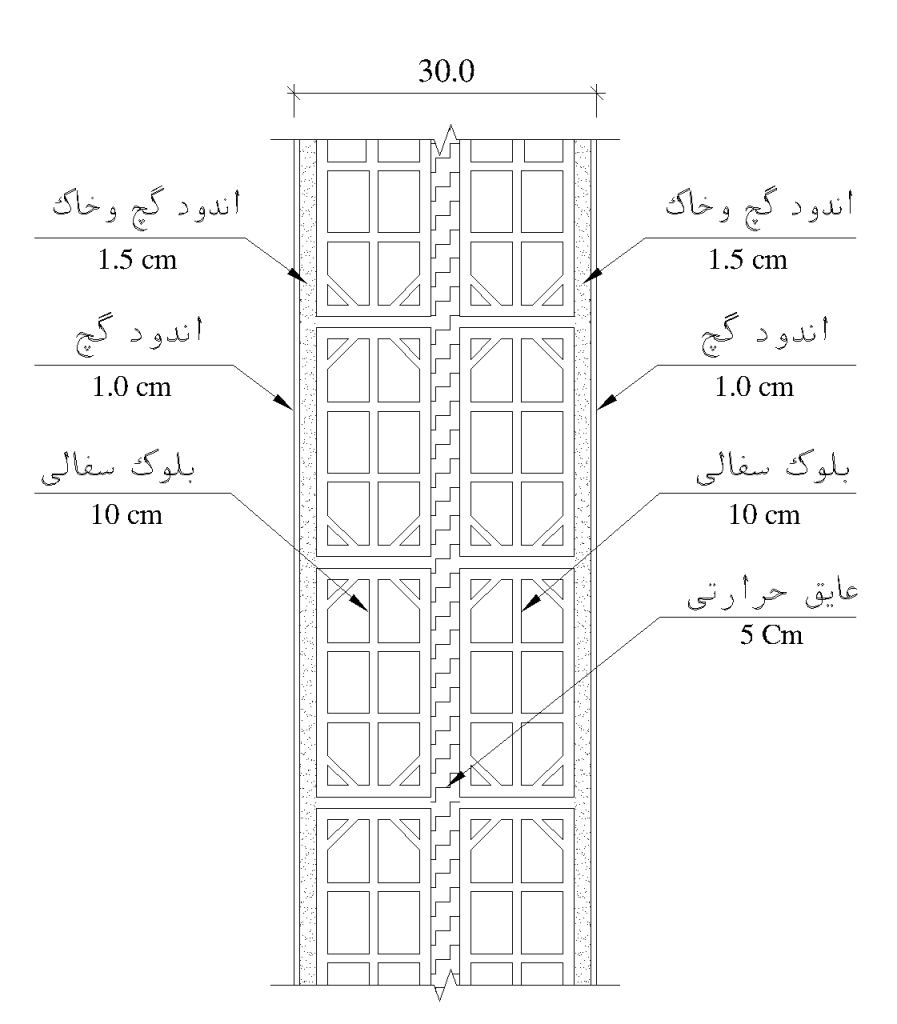

- دیتیل دیوار جدا کننده ی داخلی
| مصالح | وزن مخصوص در ضخامت (m*kg/m^3) | جرم واحد سطح kg/m^2 |
|---|---|---|
| اندود گچ | 1300*2*0.01 | 26 |
| اندود گچ و خاک | 1600*2*0.015 | 48 |
| بلوک سفالی | 850*2*0.1 | 170 |
4- جزئیات بارگذاری انواع سقف ها
در این قسمت جزئیات بارگذاری سقف ها از جمله سقف عرشه فولادی ، سقف کامپوزیت و سقف تیرچه یونولیت را بررسی میکنیم. در این دیتیل بارگذاری سقف ها ، انواع کاربری ها از جمله کاربری های مسکونی و پارکینگ و بام مورد بررسی قرار گرفته است.

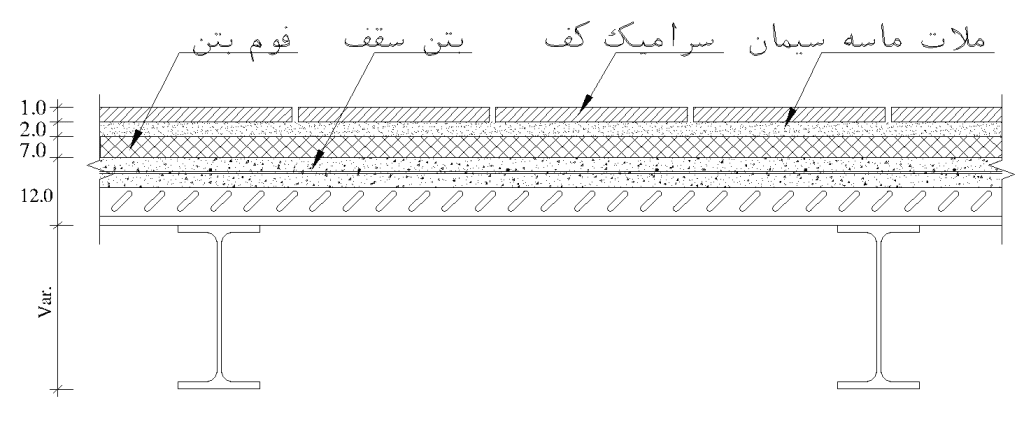

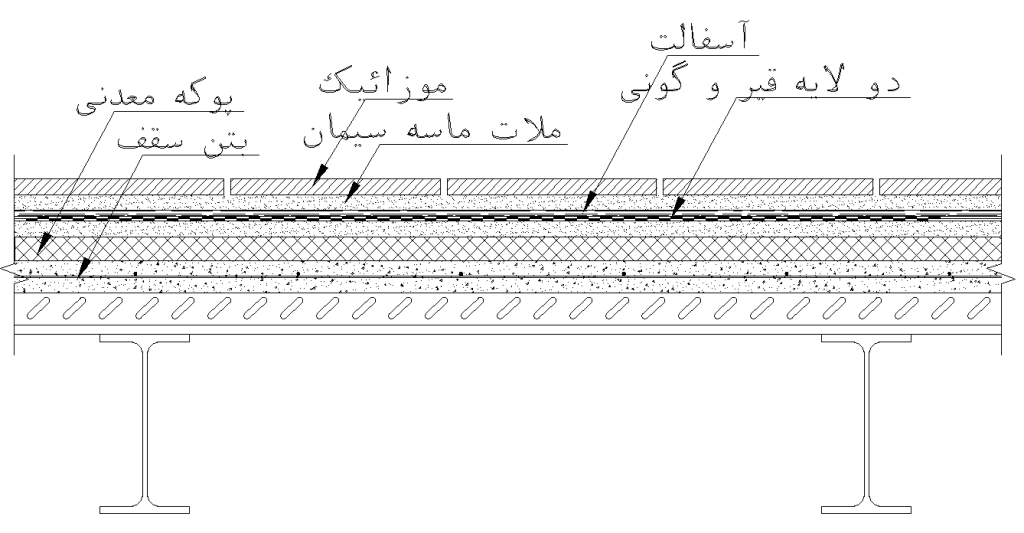

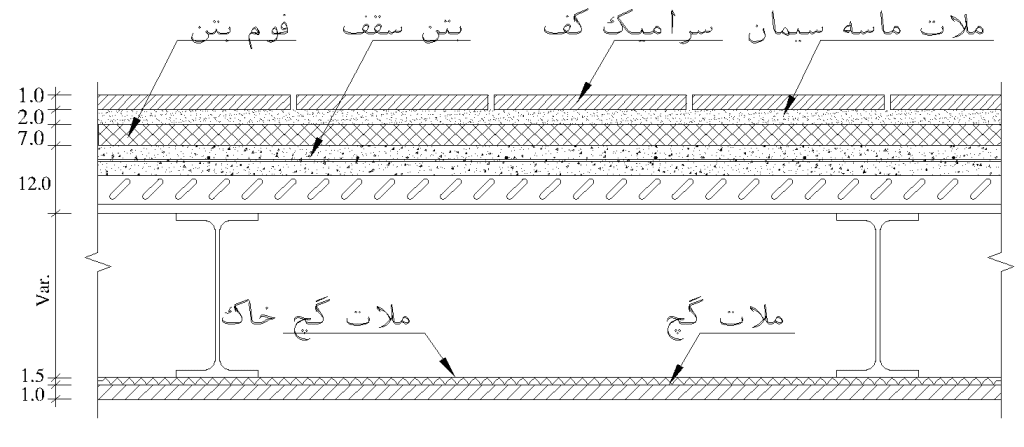

- بار سقف عرشه فولادی
| مصالح | وزن مخصوص در ضخامت (m*kg/m^3) | جرم واحد سطح kg/m^2 |
|---|---|---|
| سرامیک کف | 2100*0.01 | 21 |
| ملات ماسه سیمان | 2100*0.015 | 31.5 |
| کف سازی با فوم بتن | 550*0.07 | 38.5 |
| بتن سقف | 2500*0.1 | 250.5 |
| سقف کازب و تاسیسات | 30 |
| مصالح | وزن مخصوص در ضخامت (m*kg/m^3) | جرم واحد سطح kg/m^2 |
|---|---|---|
| سنگ چینی | 2800*0.02 | 56 |
| ملات ماسه سیمان | 2100*0.015 | 31.5 |
| کف سازی با فوم بتن | 550*0.07 | 38.5 |
| بتن سقف | 2500*0.1 | 250 |
| تاسیسات | 10 |
| مصالح | وزن مخصوص در ضخامت (m*kg/m^3) | جرم واحد سطح kg/m^2 |
|---|---|---|
| موزائیک | 2400*0.025 | 60 |
| ملات ماسه سیمان | 2100*0.015 | 42 |
| آسفالت | 2200*0.015 | 33 |
| دو لایه قیر و گونی | - | 10 |
| کفسازی با فوم بتن | 450*0.15 | 67.5 |
| بتن سقف | 2500*0.1 | 250 |
| پروفیل سقف کاذب | - | 30 |

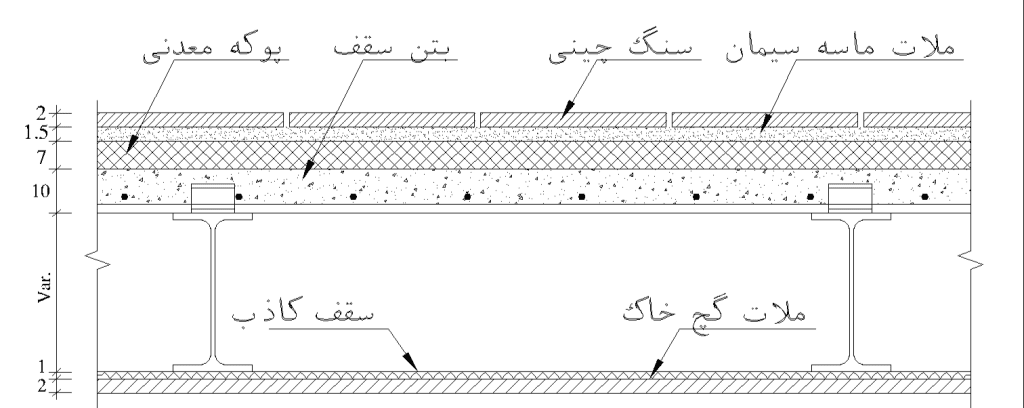

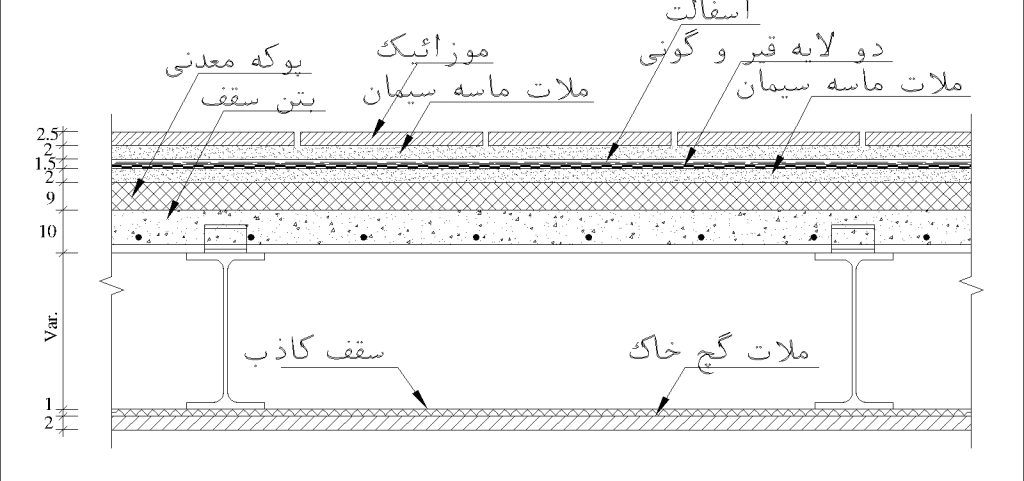

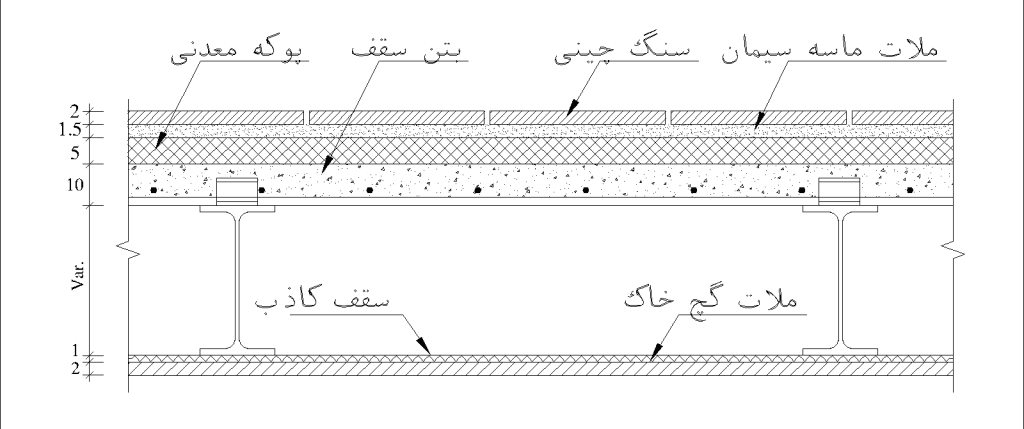

- دیتیل سقف کامپوزیت
| مصالح | وزن مخصوص در ضخامت (m*kg/m^3) | جرم واحد سطح kg/m^2 |
|---|---|---|
| سنگ چینی | 2800*0.02 | 56 |
| ملات ماسه سیمان | 2100*0.015 | 31.5 |
| کفسازی با بتن سبک | 1000*0.07 | 70 |
| بتن سقف | 2500*0.1 | 250 |
| تیر های سقف کامپوزیت | - | 20 |
| سقف کاذب گچی | - | 30 |
| مصالح | وزن مخصوص در ضخامت (m*kg/m^3) | جرم واحد سطح kg/m^2 |
|---|---|---|
| موزائیک | 2800*0.02 | 56 |
| ملات ماسه سیمان | 2100*0.015 | 31.5 |
| کف سازی با بتن سبک | 1000*0.07 | 70 |
| بتن سقف | 2500*0.1 | 250 |
| تیر های سقف کامپوزیت | - | 20 |
| سقف کاذب گچی | - | 30 |
| مصالح | وزن مخصوص در ضخامت (m*kg/m^3) | جرم واحد سطح kg/m^2 |
|---|---|---|
| موزائیک | 2400*0.025 | 60 |
| ملات ماسه سیمان | 2100*0.02 | 42 |
| آسفالت | 2200*0.015 | 33 |
| دو لایه قیر و گونی | - | 15 |
| کف سازی با بتن سبک | 1000*0.12 | 120 |
| بتن سقف | 2500*0.1 | 250 |
| تیر های سقف کامپوزیت | - | 20 |
| سقف کاذب گچی | - | 30 |

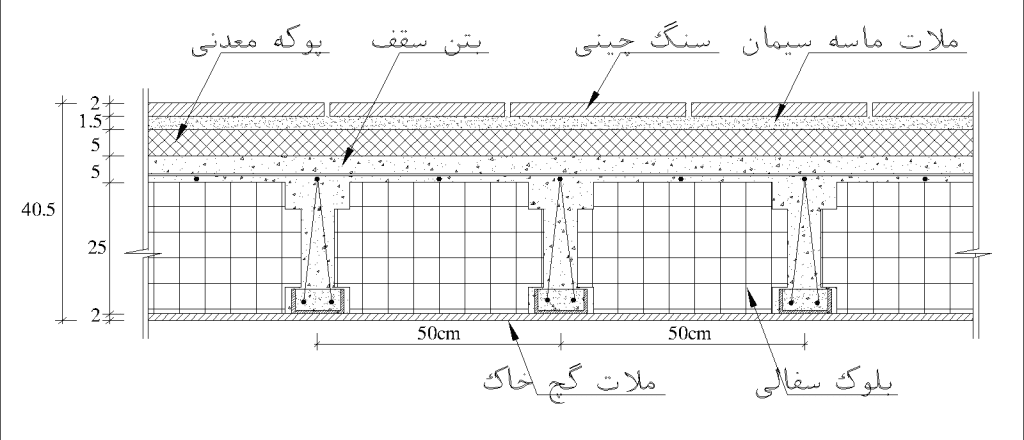

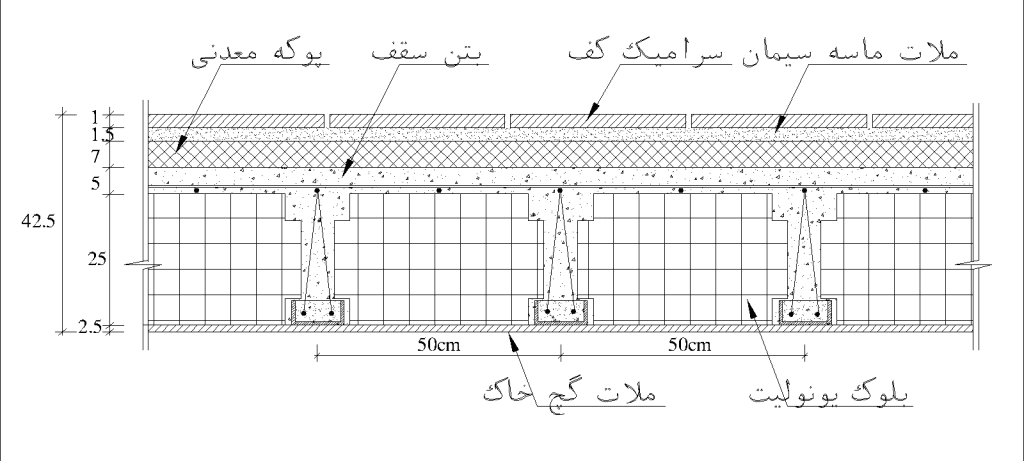

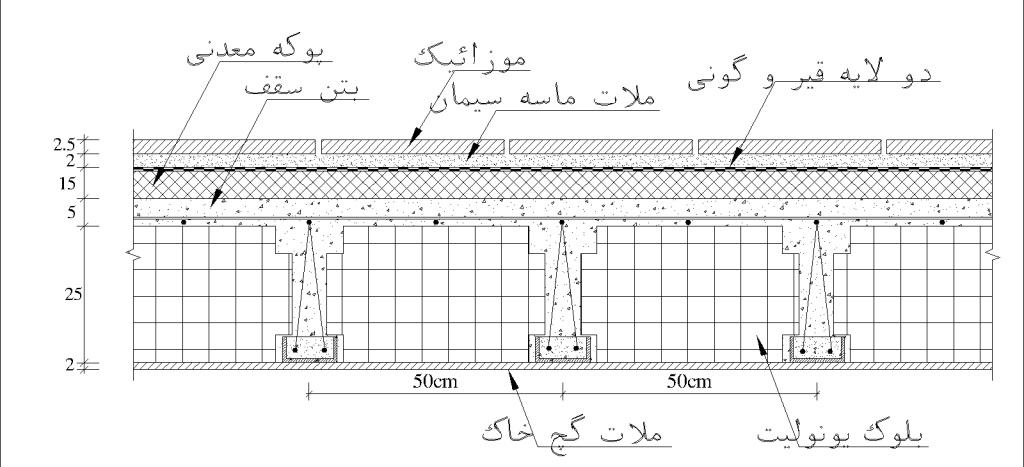

- دیتیل بار مرده ی سقف تیرچه یونولیت
| مصالح | وزن مخصوص در ضخامت (m*kg/m^3) | جرم واحد سطح kg/m^2 |
|---|---|---|
| سرامیک کف | 2100*0.01 | 21 |
| ملات ماسه سیمان | 2100*0.015 | 31.5 |
| کف سازی با بتن سبک | 1000*0.07 | 70 |
| بتن سقف | (0.05+0.2x0.25)2500 | 250 |
| بلوک یونولیتی | - | - |
| ملات گج و خاک | 1600*0.01 | 16 |
| ملات گچ | 1300*0.005 | 6.5 |
| سقف کاذب | - | 35 |
| مصالح | وزن مخصوص در ضخامت (m*kg/m^3) | جرم واحد سطح kg/m^2 |
|---|---|---|
| سنگ چینی | 2500*0.02 | 50 |
| ملات ماسه سیمان | 2100*0.015 | 31.5 |
| کف سازی با بتن سبک | 1000*0.07 | 70 |
| بتن سقف | (0.05+0.2x0.25)2500 | 250 |
| بلوک یونولیتی | - | - |
| سقف کاذب گچی | - | 40 |
| - | - | - |
| - | - | - |
| مصالح | وزن مخصوص در ضخامت (m*kg/m^3) | جرم واحد سطح kg/m^2 |
|---|---|---|
| موزائیک | 2250*0.025 | 56.25 |
| ملات ماسه سیمان | 2100*0.02 | 42 |
| دو لایه قیر و گونی | - | 15 |
| کف سازی با بتن سبک | 1000*0.15 | 150 |
| بتن سقف | (0.05+0.2x0.25)2500 | 250 |
| بلوک یونولیتی | - | - |
| ملات گچ و خاک | 1600*0.01 | 16 |
| ملات گچ | 1300*0.005 | 6.5 |
| سقف کاذب | 35 |
شاید مطالب زیر برای شما مفید باشد:

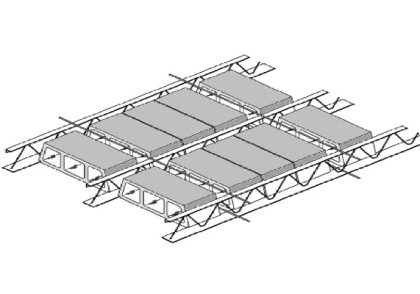

دیتیل بارگذاری سقف تیرچه کرومیت
دیتیل باگذاری سقف دال تخت
5- جزئیات بار مرده ی راه پله

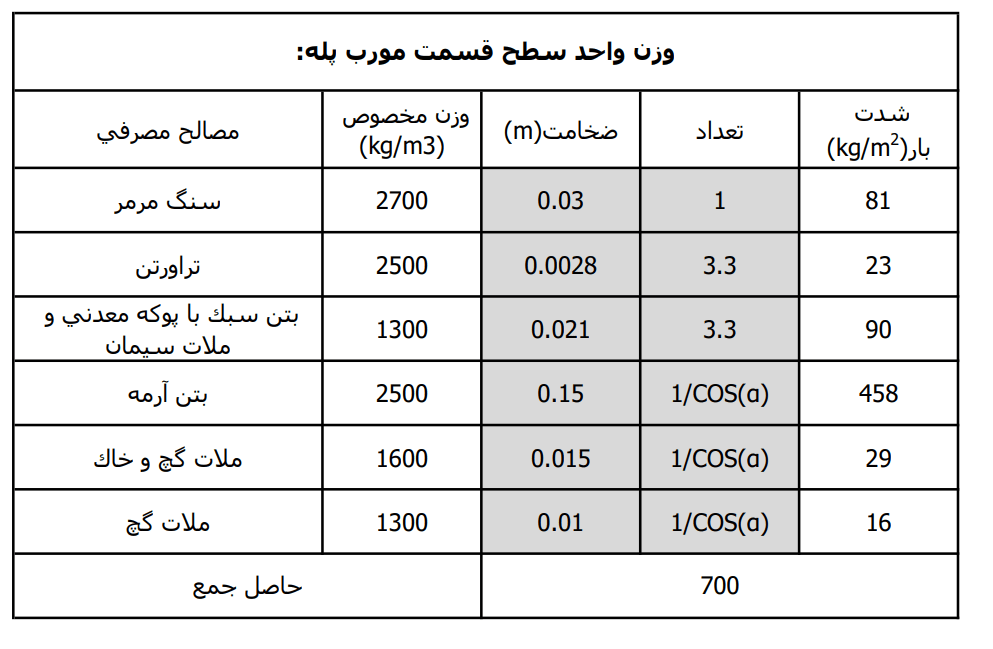

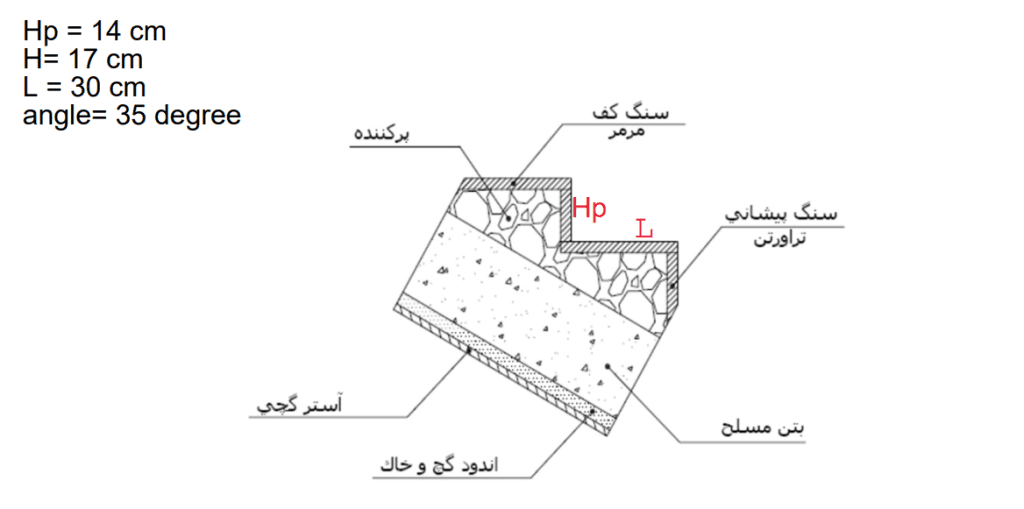

در این قسمت به بارگذاری راه پله میپردازیم ممکن است در پروژه شما برخی جزئیات با دیتیل تصویر زیر متفاوت باشد اما اصول کلی به همین صورت است و با تغییرات اندک عکس زیر میتوانید این قسمت را با پروژه خود همگام سازی کنید.
در جدول بالا مقدار تعداد در واقع درصد مصالح مصرفی در یک متر است برای مثال برای سنگ پیشانی یا تراورتن در هر 30 سانتی متر یک سنگ بکار رفته شده در نتیجه در یک متر (100/30) یا 3.3 سنگ تراورتن استفاده شده است.
6- بار مرده و زنده آسانسور
انواع آسانسور به شرح زیر است :
- آسانسور کابلی
- آسانسور هیدرولیکی
- آسانسور پنوماتیک - پیچی
- آسانسور مغناطیسی
- آسانسور فشار هوا
در پروژه های معمول ساختمانی از اسانسور کابلی استفاده میشود در این نوع اسانسور ، تجهیزات و موتور آسانسور در بام قرار میگیرد.

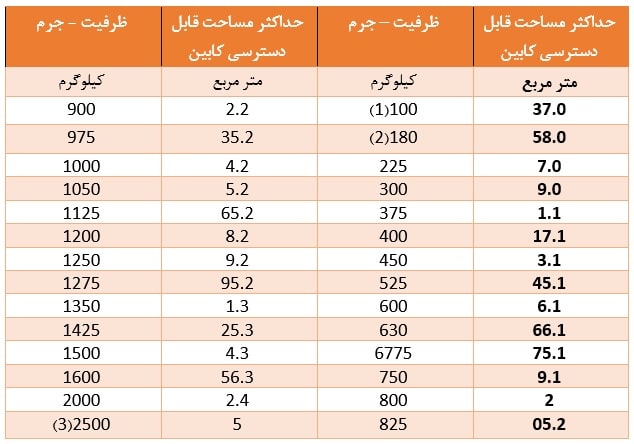

وزن آساسور بر اساس اطلاعات شرکت سازنده و ظرفیت آن مشخص میشود. که نمونه ای از آن در جدول زیر آورده شده است:
طبق بند 6-5-5-4 مبحث ششم داریم:
به این معنی که بار مرده و زنده ای که از جدول بالا برداشت میشود باید در ضریب 2 ضرب شود.
در نهایت که این بار را در ضریب 2 ضرب کردیم باید بر تعداد ستون های پیرامون اسانسور یعنی 4 تقسیم کرده و مقدار آن را به صورت Joint Load در طبقه بام به ستون ها اعمال کنیم.
که وزن تجهیزات آسانسور به صورت بار Super Dead و وزن سرنشین آن به صورت بار زنده وارد میشود.
شاید این مطلب برای شما جالب باشد: بار برف بام چیست؟ و نحوه ی محاسبه ی آن چگونه است؟
دانلود فایل اکسل بارگذاری نوشته شده توسط احمد زارع
