ضریب Cpr در دنیای طراحی لرزه ای چیست؟ کاملا مفهومی + فورمول محاسبه

در دنیای مهندسی سازه، به ویژه در طراحی لرزه‌ای، ما با ضرایب و پارامترهای مختلفی سروکار داریم. اما برخی از این ضرایب، نقشی فراتر از یک عدد در یک فرمول دارند؛ آن‌ها نماینده‌ی یک مفهوم فیزیکی عمیق و کلیدی برای حفظ جان انسان‌ها در برابر زلزله هستند. ضریب Cpr دقیقاً یکی از همین پارامترهای حیاتی است.

اگر تا به حال در طراحی اتصالات قاب‌های خمشی یا سیستم‌های مهاربندی با این ضریب برخورد کرده‌اید و این سؤال برایتان پیش آمده که فلسفه‌ی وجودی آن چیست، این مقاله برای شماست. بیایید با هم به دنیای رفتار پلاستیک فولاد سفر کنیم و راز این ضریب مهم را کشف کنیم.

داستان از کجا شروع می‌شود؟ فلسفه فیوز سازه‌ای

برای درک Cpr، ابتدا باید به فلسفه‌ی اصلی طراحی لرزه‌ای مدرن بازگردیم: طراحی بر اساس ظرفیت (Capacity Design). در این فلسفه، ما به سازه اجازه می‌دهیم در نقاط مشخص و از پیش تعیین‌شده‌ای (که به آن‌ها فیوز سازه‌ای می‌گوییم، مانند انتهای تیرها در قاب خمشی) به صورت کنترل‌شده وارد ناحیه پلاستیک شود و انرژی زلزله را مستهلک کند.

برای اینکه این مکانیزم به درستی کار کند، باید یک اصل طلایی رعایت شود: سایر اجزا (مانند ستون‌ها و اتصالات) باید همیشه قوی‌تر از فیوز باشند. اگر اتصال ضعیف‌تر از تیر باشد، قبل از تشکیل مفصل پلاستیک در تیر، اتصال دچار شکست شده و کل سیستم فرو می‌ریزد.

اینجاست که سؤال اصلی مطرح می‌شود: «مقاومت واقعی یک فیوز چقدر است؟» آیا همان مقاومت تسلیم اسمی فولاد (Fy) است؟ پاسخ قاطعانه خیر است. مقاومت واقعی فولاد در شرایط تغییرشکل‌های بزرگ لرزه‌ای، بسیار بیشتر از مقدار اسمی آن است. ضریب Cpr دقیقاً برای در نظر گرفتن یکی از مهم‌ترین دلایل این افزایش مقاومت به وجود آمده است.

Cpr چیست؟ معرفی پدیده سخت‌شوندگی کرنشی (Strain Hardening)

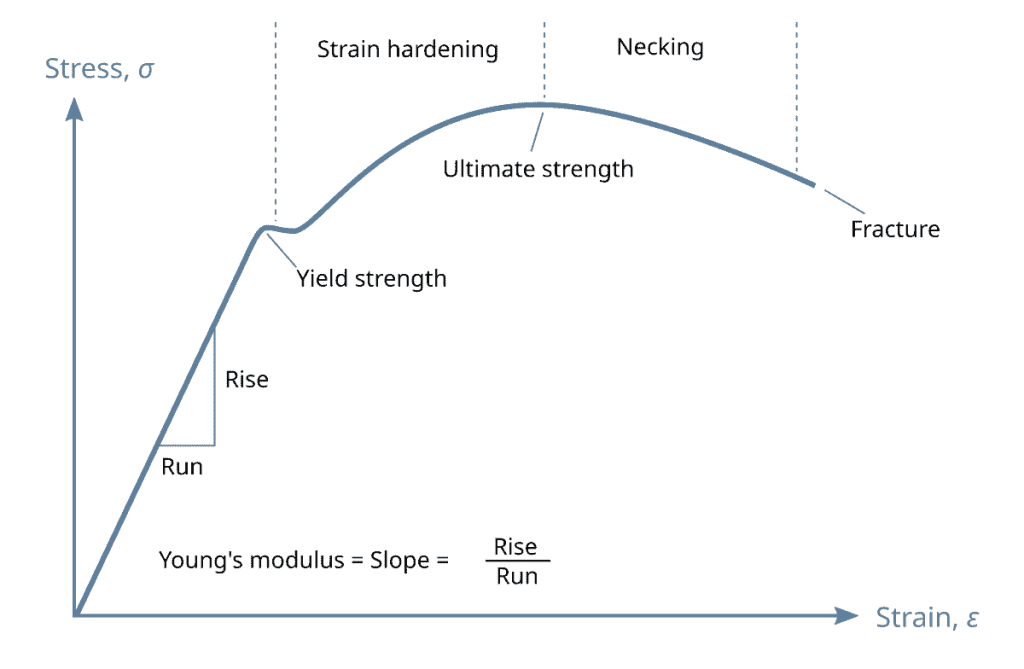

وقتی یک نمونه فولاد تحت کشش قرار می‌گیرد، نمودار تنش-کرنش آن معمولاً به شکل زیر است:

ناحیه الاستیک: تا نقطه تسلیم (Fy) فولاد مانند یک کش رفتار می‌کند و با برداشتن بار به حالت اولیه بازمی‌گردد.
ناحیه پلاستیک (پلاتوی تسلیم): پس از نقطه تسلیم، فولاد بدون افزایش تنش، تغییرشکل زیادی می‌دهد.
ناحیه سخت‌شوندگی کرنشی: پس از طی کردن پلاتوی تسلیم، اتفاق جالبی رخ می‌دهد. ساختار مولکولی فولاد بازآرایی شده و برای تغییرشکل بیشتر، نیاز به نیروی بیشتری دارد. به عبارت دیگر، مقاومت آن دوباره شروع به افزایش می‌کند تا به مقاومت نهایی (Fu) برسد.

ضریب Cpr (Coefficient for Probable Strength due to Strain Hardening) ضریبی است که اثر این افزایش مقاومت ناشی از سخت‌شوندگی کرنشی را در محاسبات طراحی لرزه‌ای لحاظ می‌کند.

مفهوم کلیدی: Cpr به ما می‌گوید که وقتی مفصل پلاستیک در یک عضو فولادی (فیوز) تشکیل می‌شود و تغییرشکل‌های بزرگ لرزه‌ای را تجربه می‌کند، مقاومت آن به دلیل پدیده سخت‌شوندگی، از مقاومت پلاستیک اولیه‌اش فراتر می‌رود.

کاربرد Cpr در محاسبات

Cpr مستقیماً در محاسبه‌ی حداکثر لنگر محتمل (Mpr) یا نیروی محتمل در یک عضو فیوز به کار می‌رود. این لنگر، مبنای طراحی اجزای مجاور قرار می‌گیرد. فرمول محاسبه‌ی حداکثر لنگر محتمل در انتهای یک تیر (فیوز) به صورت زیر است:

\begin{align*} &\text{} \quad M_{pr} = C_{pr} \times R_y \times F_y \times Z_x \\ &\text{.} \end{align*}

اجزای این فرمول عبارت‌اند از:

Mpr: حداکثر لنگر محتمل که فیوز قادر به تحمل آن است.
Cpr: ضریب سخت‌شوندگی کرنشی.
Ry: ضریب مقاومت مورد انتظار فولاد (که در نظر می‌گیرد مقاومت واقعی فولاد معمولاً از مقدار اسمی Fy بیشتر است).
Fy: حداقل تنش تسلیم مشخص شده برای فولاد.
Zx: اساس مقطع پلاستیک عضو حول محور خمش.

مثال کاربردی: فرض کنید در حال طراحی اتصال یک تیر به ستون در یک قاب خمشی ویژه هستید. برای اطمینان از اینکه اتصال از تیر قوی‌تر است، باید مراحل زیر را طی کنید:

حداکثر لنگر محتمل تیر (Mpr) را با استفاده از فرمول بالا و ضریب Cpr محاسبه می‌کنید.
برش متناظر با این لنگر (Vu) را در محل اتصال به دست می‌آورید.
اتصال (پیچ‌ها، جوش‌ها، ورق‌ها) را طوری طراحی می‌کنید که بتواند این Mpr و Vu را با اطمینان تحمل کند.

با این کار، شما تضمین کرده‌اید که تحت شدیدترین زلزله‌ها، این اتصال سالم باقی مانده و به تیر اجازه می‌دهد تا با تشکیل مفصل پلاستیک، وظیفه خود را به عنوان فیوز انجام دهد.

مقدار ضریب Cpr چقدر است؟

مقدار Cpr ثابت نیست و به شکل مقطع، نوع فولاد و فرمولاسیون آیین‌نامه بستگی دارد. آیین‌نامه‌های معتبر مانند AISC 341 (مقررات لرزه‌ای برای ساختمان‌های فولادی سازه‌ای) و مبحث دهم مقررات ملی ایران مقادیر مشخصی را برای آن ارائه می‌دهند .

این مقادیر بر اساس نتایج آزمایشگاهی و تحلیلی گسترده بر روی مقاطع مختلف فولادی به دست آمده‌اند. برای مثال در رابطه 10-3-3-3-4 مبحث دهم مقررات ملی ایران ویرایش 1401 مقدار این ضریب به دست می آید که به شرح زیر است:

\begin{align*} &\text{Given:} \quad 1.1 \leq \frac{F_y + F_u}{2 F_y} \leq 1.2 \\ &\text{} \end{align*}

که در آن Fy تنش تسلیم و Fu تنش نهایی فولاد است. این فرمول به طور میانگین اثر سخت‌شوندگی را در نظر می‌گیرد.

این ضریب برای قاب های خمشی متوسط برابر با 1.1 در مبحث دهم در نظر گرفته شده است همچنین طبق مبحث برای قاب های خمشی معمولی الزامی به در نظر گفتن این ضریب نیست.

نتیجه‌گیری: چرا Cpr اینقدر اهمیت دارد؟

نادیده گرفتن ضریب Cpr یک اشتباه مهلک در طراحی لرزه‌ای است. این کار به معنای دست‌کم گرفتن ظرفیت واقعی فیوزهای سازه‌ای است و می‌تواند منجر به طراحی ضعیف اتصالات و سایر اجزای محافظت‌شده شود. نتیجه‌ی چنین اشتباهی، تغییر مد شکست از یک حالت شکل‌پذیر (تسلیم تیر) به یک حالت ترد و فاجعه‌بار (شکست اتصال) است.

بنابراین، دفعه‌ی بعد که با Cpr در محاسبات خود مواجه شدید، به یاد داشته باشید که این ضریب کوچک، یک نگهبان قدرتمند برای پیاده‌سازی صحیح فلسفه‌ی طراحی بر اساس ظرفیت و تضمین‌کننده‌ی رفتار ایمن و شکل‌پذیر سازه‌ی شما در برابر زلزله است.
